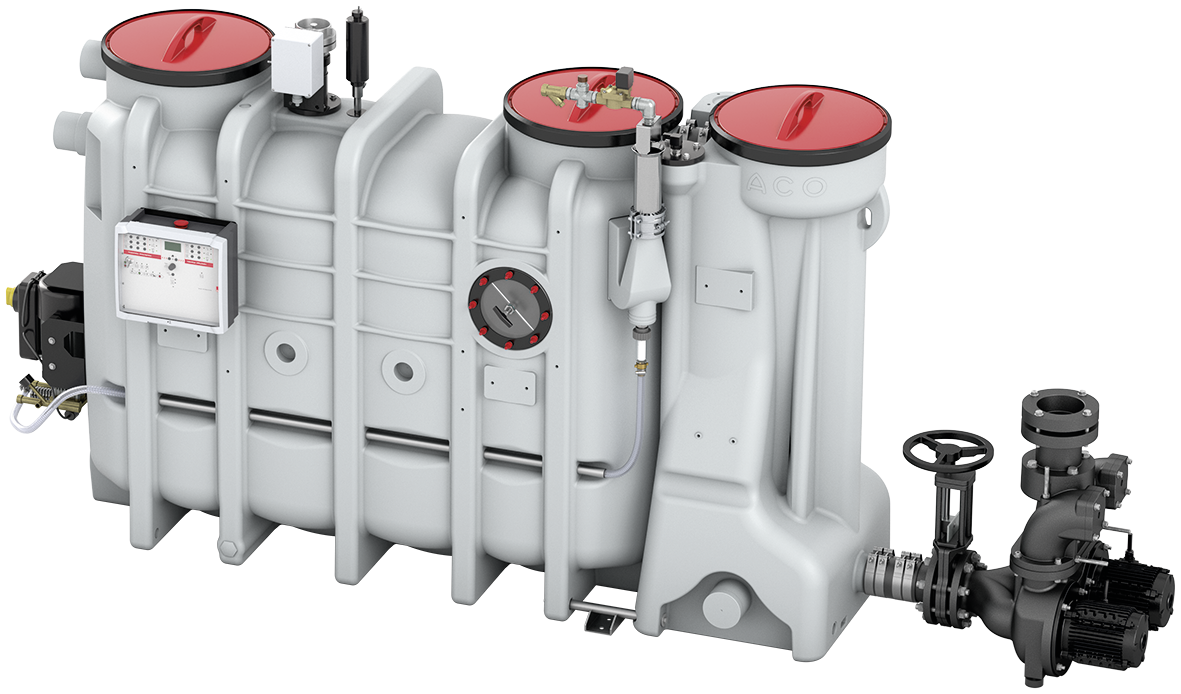

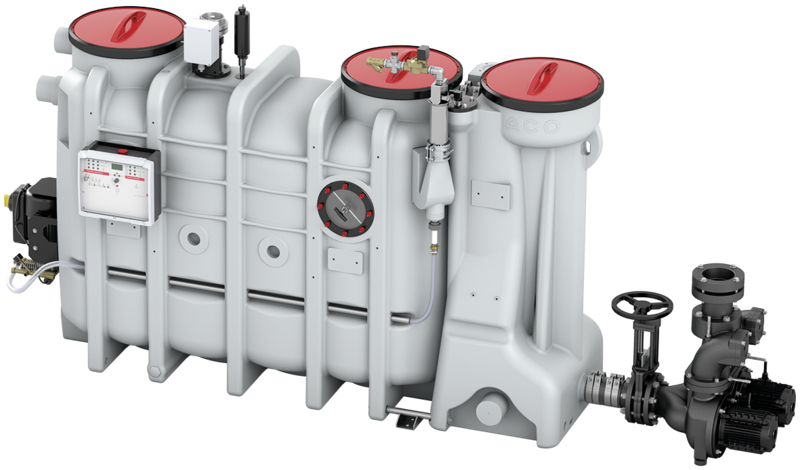

LipuSmart-P-OA – type 2

afbeelding

productvoordelen

  • Geïntegreerde terugstuwbeveiliging
  • Slechts één ventilatieleiding noodzakelijk
    • Voor de LipuSmart-P NS 2 raadt ACO aan om ter plaatse 2 ventilatieleidingen te installeren
  • Compacte opstelmaten: de pompentechniek kan flexibel aan 3 zijden gemonteerd worden
  • Innovatieve besturing van de complete installatie voor de integratie in de gebouwbeheertechniek
  • 4-in-1 – complete oplossing
  • Optionele Modbus protocol uitvoering
  • Structurele stabiliteit van het reservoir met stabiliteitsbewijs
Kennisbank
Bestekservice
Bel of mail ons

bedieningszijde: links

nominale
grootte		nominale afmetinginhoudKenmerken pompeenheidgewichtartikelnr.Onthouden
Slibvangputvetopslagtotaaltypemotorvermogeneffectief volumeleeggevuld
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155229,0669,03552.76.32
NS 3DN 100300150630Pumpenset 1,5kW1,5155244,0874,03553.76.32
NS 4DN 100400200830Pumpenset 1,5kW1,5155259,01089,03554.76.32
NS 5,5DN 1507253601430Pumpenset 4,0kW4235363,01793,03555.76.32
NS 7DN 1508004001600Pumpenset 4,0kW4235379,01979,03557.76.32
NS 8,5DN 1509404751900Pumpenset 4,0kW4235400,02300,03558.76.32
NS 10DN 15010005202000Pumpenset 4,0kW4235412,02412,03560.76.32

bedieningszijde: rechts

nominale
grootte		nominale afmetinginhoudKenmerken pompeenheidgewichtartikelnr.Onthouden
Slibvangputvetopslagtotaaltypemotorvermogeneffectief volumeleeggevuld
[l][l][l][kW][l][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,5155229,0669,03552.76.42
NS 3DN 100300150630Pumpenset 1,5kW1,5155244,0874,03553.76.42
NS 4DN 100400200830Pumpenset 1,5kW1,5155259,01089,03554.76.42
NS 5,5DN 1507253601430Pumpenset 4,0kW4235363,01793,03555.76.42
NS 7DN 1508004001600Pumpenset 4,0kW4235379,01979,03557.76.42
NS 8,5DN 1509404751900Pumpenset 4,0kW4235400,02300,03558.76.42
NS 10DN 15010005202000Pumpenset 4,0kW4235412,02412,03560.76.42
nominale
grootte		nominale afmetinginhoudKenmerken pompeenheidgewichtbedieningszijdeartikelnr.
Slibvangputvetopslagtotaaltypemotorvermogeneffectief volumeleeggevuld
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l229,0 kg669,0 kglinks3552.76.32
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l244,0 kg874,0 kglinks3553.76.32
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l259,0 kg1089,0 kglinks3554.76.32
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l363,0 kg1793,0 kglinks3555.76.32
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l379,0 kg1979,0 kglinks3557.76.32
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l400,0 kg2300,0 kglinks3558.76.32
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l412,0 kg2412,0 kglinks3560.76.32
NS 2DN 100210 l100 l440 lPumpenset 1,5kW1,5 kW155 l229,0 kg669,0 kgrechts3552.76.42
NS 3DN 100300 l150 l630 lPumpenset 1,5kW1,5 kW155 l244,0 kg874,0 kgrechts3553.76.42
NS 4DN 100400 l200 l830 lPumpenset 1,5kW1,5 kW155 l259,0 kg1089,0 kgrechts3554.76.42
NS 5,5DN 150725 l360 l1430 lPumpenset 4,0kW4 kW235 l363,0 kg1793,0 kgrechts3555.76.42
NS 7DN 150800 l400 l1600 lPumpenset 4,0kW4 kW235 l379,0 kg1979,0 kgrechts3557.76.42
NS 8,5DN 150940 l475 l1900 lPumpenset 4,0kW4 kW235 l400,0 kg2300,0 kgrechts3558.76.42
NS 10DN 1501000 l520 l2000 lPumpenset 4,0kW4 kW235 l412,0 kg2412,0 kgrechts3560.76.42

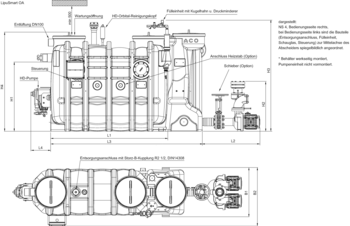

maattekening
nominale
grootte		Afmetingen
L1L2L3L4H1H2H3H4B1B2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 211008001625300105575316801500742880110
NS 314508001975300105575316801500742880110
NS 417608002285300105575316801500742880110
NS 5,5176083522873001250753188017009601130160
NS 7196083524873001250753188017009601130160
NS 8,5225083527773001250753188017009601130160
NS 10245083529773001250753188017009601130160

Vetlaagdikte-meettoestel

Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschrijving
  • Voor de elektronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Evaluatie-unit met stekkerklare aansluitkabel, lengte: 3m
  • Met twee potentiaalvrije wisselaarcontacten voor de weergave vol-melding (80%) en de voorwaarschuwing van de vol-toestand (50%)
  • Met optische weergave van het vulpeil
  • Met verwarmde sondestaaf voor de verhoging van de bedrijfsveiligheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Veiligheidsklasse: IP 54
  • Vermogen: ca. 12W
  • gewicht: 2,8 kg
Artikelnr.
3300.11.50

Afstandsbediening

afbeelding
Geschikt voor
  • Vetafscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Zetmeelafscheider FapuJet
Beschrijving
  • Binnenmontage c.q. montage in de aansluitkast
  • Stuurleiding zonder aardleiding ter plaatse
    • Tot 50 m: 7 x 1,0mm²
    • 50 m – 200 m: 7 x 1,5mm²
  • gewicht: 1 kg
Artikelnr.
0150.59.89

alarmkast

afbeelding
Geschikt voor
  • Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
  • Alle Muli opvoerinstallaties voor afvalwater
  • Slibvangput-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (ondergrond)
    • Duo
Beschrijving
  • Zelfladend
  • Met potentiaalvrij contact
  • Optisch en akoestisch
  • ZonderContactgever
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Afmetingen: 175 x 125 x 75mm (b x h x d)
  • Beschermingsklasse: IP65
  • Bedrijfsspanning: 230V/AC 50/60Hz
  • Stekkerklaar met kabel: 2m
  • gewicht: 1,4 kg
Artikelnr.
0150.26.73

alarmhoorn

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Beschrijving
  • Bedrijfsspanning: 230V (AC)
  • Stroomopname: 30 mA
  • Afmeting: Ø62x85 mm (L/B x T)
  • Beschermingssoort: IP66
  • 95 dB(A)
  • gewicht: 0,3 kg
Artikelnr.
0178.61.94

zwaailicht

afbeelding
Geschikt voor
  • Muli-Max schakeltoestellen
  • Powerlift-P ställverk ACO Multi Control
  • Afvalwateropvoerinstallaties met MultiControl-besturingen
  • LipuSmart
  • LipuLift-P
Beschrijving
  • 230V
  • Stroomopname: 70mA
  • gewicht: 0,5 kg
Artikelnr.
0178.62.08

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • gewicht: 11,6 kg
Artikelnr.
7601.80.20

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
  • Olie-benzine-afscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor afvoeraansluiting DN80
  • Van RVS, AISI304
  • Uitvoering "opbouw”
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
  • gewicht: 10,4 kg
Artikelnr.
7601.80.22

grofvuilvanger DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
Beschrijving
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 9,7 kg
Artikelnr.
3667.00.04

grofvuilvanger DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Beschrijving
  • Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 12,6 kg
Artikelnr.
3667.00.05

Handmembraanpomp R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Beschrijving
  • Voor wandmontage
  • Incl. slang
    • Binnendiameter: 48 x 80 mm
  • Incl. slangklemmen
    • Binnendiameter: 50 x 70 mm
    • Breedte: 12 mm
    • 2 stuks vereist
  • gewicht: 14,4 kg
Artikelnr.
0175.23.73

inlaatspie DN50

afbeelding
Geschikt voor
  • Kelderafvoerput Junior met terugstuwafsluiter
  • Kelderafvoerput DN 100
  • Sinkamat-K (vrije opstelling)
  • LipuSmart-P
  • Muli-Mini
Beschrijving
  • Van kunststof
  • Met zijdelingse inlaat
  • Voor montage ter plaatse
  • gewicht: 0,1 kg
Artikelnr.
2410.00.04

Afsluitkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Beschrijving
  • Bij handmembraanpomp
  • gewicht: 1 kg
Artikelnr.
0159.10.12

Driewegkraan R 1½"

afbeelding
Geschikt voor
  • Afvalwateropvoerinstallaties
Beschrijving
  • Bij handmembraanpomp
  • gewicht: 3,3 kg
Artikelnr.
0159.10.14

schuifafsluiter DN80 voor drukzijde

afbeelding
Geschikt voor
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beschrijving
  • Van gietijzer
  • 8 x bouten en moeren
  • 1 x manchet DN80
  • Bouwlengte: 180mm
  • gewicht: 19,4 kg
Artikelnr.
0154.51.93

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Beschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg
Artikelnr.
0175.13.84

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • NG 7 – NG 10
Beschrijving
  • Van PVC
  • Aan beide zijden mof Ø160 mm met lamellendichtring
  • Totale maten: 226 x 510mm (L x H)
  • gewicht: 7 kg
Artikelnr.
0175.13.85
