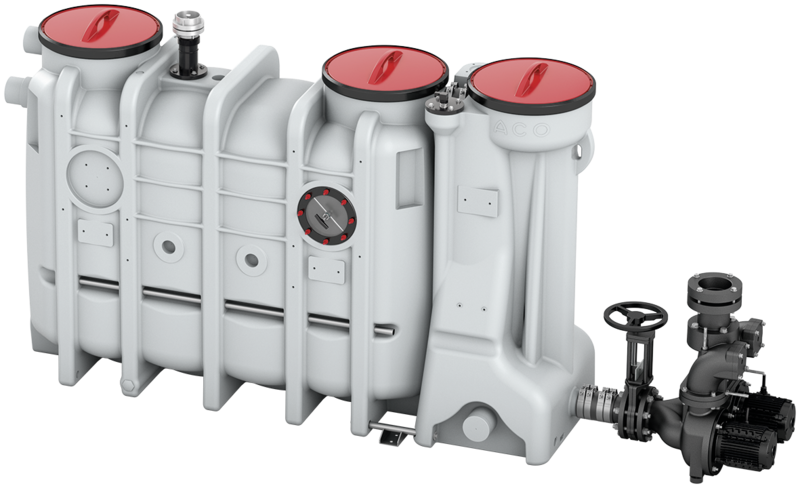

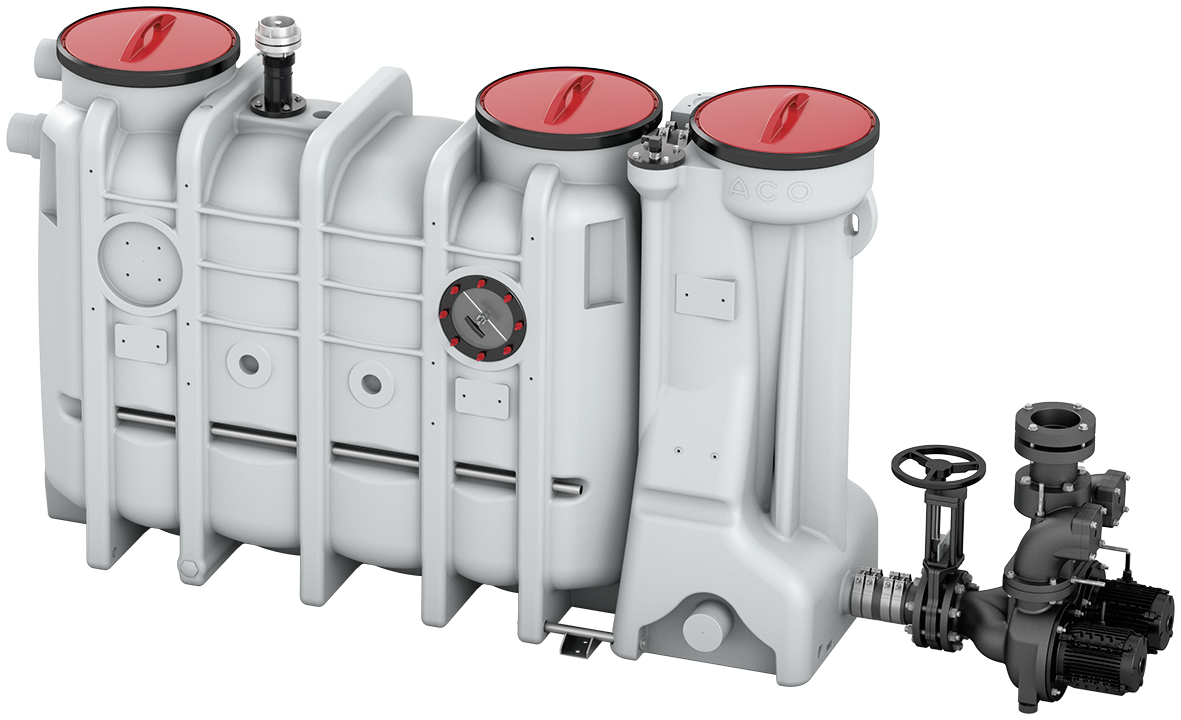

LipuSmart-P-OD – type 1
productvoordelen
- Geïntegreerde terugstuwbeveiliging
- Slechts één ventilatieleiding noodzakelijk
- Voor de LipuSmart-P NS 2 raadt ACO aan om ter plaatse 2 ventilatieleidingen te installeren
- Compacte opstelmaten: de pompentechniek kan flexibel aan 3 zijden gemonteerd worden
- Innovatieve besturing van de complete installatie voor de integratie in de gebouwbeheertechniek
- 4-in-1 – complete oplossing
- Optionele Modbus protocol uitvoering
- Structurele stabiliteit van het reservoir met stabiliteitsbewijs

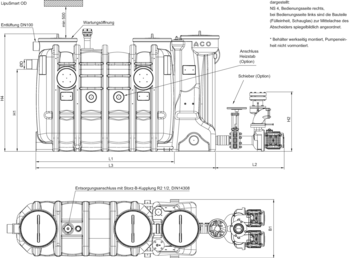

| nominalegrootte | Afmetingen | |||||||
|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | H1 | H2 | H4 | B1 | D | |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| NS 2 | 1100 | 800 | 1625 | 1055 | 753 | 1500 | 742 | 110 |
| NS 3 | 1450 | 800 | 1975 | 1055 | 753 | 1500 | 742 | 110 |
| NS 4 | 1760 | 800 | 2285 | 1055 | 753 | 1500 | 742 | 110 |
| NS 5,5 | 1760 | 835 | 2287 | 1250 | 753 | 1700 | 960 | 160 |
| NS 7 | 1960 | 835 | 2487 | 1250 | 753 | 1700 | 960 | 160 |
| NS 8,5 | 2250 | 835 | 2777 | 1250 | 753 | 1700 | 960 | 160 |
| NS 10 | 2450 | 835 | 2977 | 1250 | 753 | 1700 | 960 | 160 |
Vetlaagdikte-meettoestel
Geschikt voor
- LipuJet-P
- Ovaal NS 1 – 10
- Rond NS 2 – 20
- LipuJet-S
- Ovaal NS 1 – 10
- Rond NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschrijving
- Voor de elektronische meting van de vetlaag
- Geschikt voor vloeibare en/of uithardende vetten
- Evaluatie-unit met stekkerklare aansluitkabel, lengte: 3m
- Met twee potentiaalvrije wisselaarcontacten voor de weergave vol-melding (80%) en de voorwaarschuwing van de vol-toestand (50%)
- Met optische weergave van het vulpeil
- Met verwarmde sondestaaf voor de verhoging van de bedrijfsveiligheid
- Bedrijfsspanning: 230VAC/5 VA
- Veiligheidsklasse: IP 54
- Vermogen: ca. 12W
- gewicht: 2,8 kg
alarmkast
Geschikt voor
- Fecaliën-terugstuwbeveiliging Quatrix-K type 3F
- Alle Muli opvoerinstallaties voor afvalwater
- Slibvangput-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (ondergrond)
- Duo
Beschrijving
- Zelfladend
- Met potentiaalvrij contact
- Optisch en akoestisch
- ZonderContactgever
- Voor de montage buiten het explosiegevaarlijke gebied
- Afmetingen: 175 x 125 x 75mm (b x h x d)
- Beschermingsklasse: IP65
- Bedrijfsspanning: 230V/AC 50/60Hz
- Stekkerklaar met kabel: 2m
- gewicht: 1,4 kg
alarmhoorn
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- Bedrijfsspanning: 230V (AC)
- Stroomopname: 30 mA
- Afmeting: Ø62x85 mm (L/B x T)
- Beschermingssoort: IP66
- 95 dB(A)
- gewicht: 0,3 kg
zwaailicht
Geschikt voor
- Muli-Max schakeltoestellen
- Powerlift-P ställverk ACO Multi Control
- Afvalwateropvoerinstallaties met MultiControl-besturingen
- LipuSmart
- LipuLift-P
Beschrijving
- 230V
- Stroomopname: 70mA
- gewicht: 0,5 kg
Aansluitkasten
Geschikt voor
- Vetafscheiders
- Zetmeelafscheiders
- LipuLift-P-D/-DA/-DAP
Beschrijving
- Voor afvoeraansluiting en afstandsbediening
- Van RVS, materiaal 1.4301
- Montage: 'opbouw'
- Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
- gewicht: 11,6 kg
Aansluitkasten
Geschikt voor
- Vetafscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Zetmeelafscheider FapuMax-P-DA
- Olie-benzine-afscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschrijving
- Voor afvoeraansluiting DN80
- Van RVS, AISI304
- Uitvoering "opbouw”
- Deuraanslag
- Naar keuze rechts of links
- Deur afsluitbaar
- Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
- gewicht: 10,4 kg
grofvuilvanger DN100
Geschikt voor
- Vetafscheiders LipuJet-P/LipuSmart-P
- NS 1 – 4
- Zetmeelafscheiders FapuJet-P-OAP
- NS 0,5 – 1
Beschrijving
- Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
- Materiaal: PE
- In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
- Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
- Geurdichte onderhoudsopening Ø450
- Gewicht: 14kg
- gewicht: 9,7 kg
grofvuilvanger DN150
Geschikt voor
- Vetafscheiders LipuJet-P/LipuSmart-P
- NS 5,5 – 10
- Zetmeelafscheiders FapuJet-P-OAP
- NS 2
Beschrijving
- Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
- Materiaal: PE
- In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
- Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
- Geurdichte onderhoudsopening Ø450
- Gewicht: 14kg
- gewicht: 12,6 kg
Handmembraanpomp R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Voor wandmontage
- Incl. slang
- Binnendiameter: 48 x 80 mm
- Incl. slangklemmen
- Binnendiameter: 50 x 70 mm
- Breedte: 12 mm
- 2 stuks vereist
- gewicht: 14,4 kg
inlaatspie DN50
Geschikt voor
- Kelderafvoerput Junior met terugstuwafsluiter
- Kelderafvoerput DN 100
- Sinkamat-K (vrije opstelling)
- LipuSmart-P
- Muli-Mini
Beschrijving
- Van kunststof
- Met zijdelingse inlaat
- Voor montage ter plaatse
- gewicht: 0,1 kg
Afsluitkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 1 kg
Driewegkraan R 1½"
Geschikt voor
- Afvalwateropvoerinstallaties
Beschrijving
- Bij handmembraanpomp
- gewicht: 3,3 kg
schuifafsluiter DN80 voor drukzijde
Geschikt voor
- LipuSmart-P
- Muli-Star MDP1/MWP1
- Muli-Star DDP 1/2
Beschrijving
- Van gietijzer
- 8 x bouten en moeren
- 1 x manchet DN80
- Bouwlengte: 180mm
- gewicht: 19,4 kg
inlaat-/afsluiter DN100
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- Typ 2/4
- LipuMobil-P – type 0,5
Beschrijving
- Van PVC
- Aan beide zijden mof Ø110 mm met lamellendichtring
- Totale maten: 176 x 330mm (L x H)
- gewicht: 3,1 kg
inlaat-/afsluiter DN150
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- NG 7 – NG 10
Beschrijving
- Van PVC
- Aan beide zijden mof Ø160 mm met lamellendichtring
- Totale maten: 226 x 510mm (L x H)
- gewicht: 7 kg
