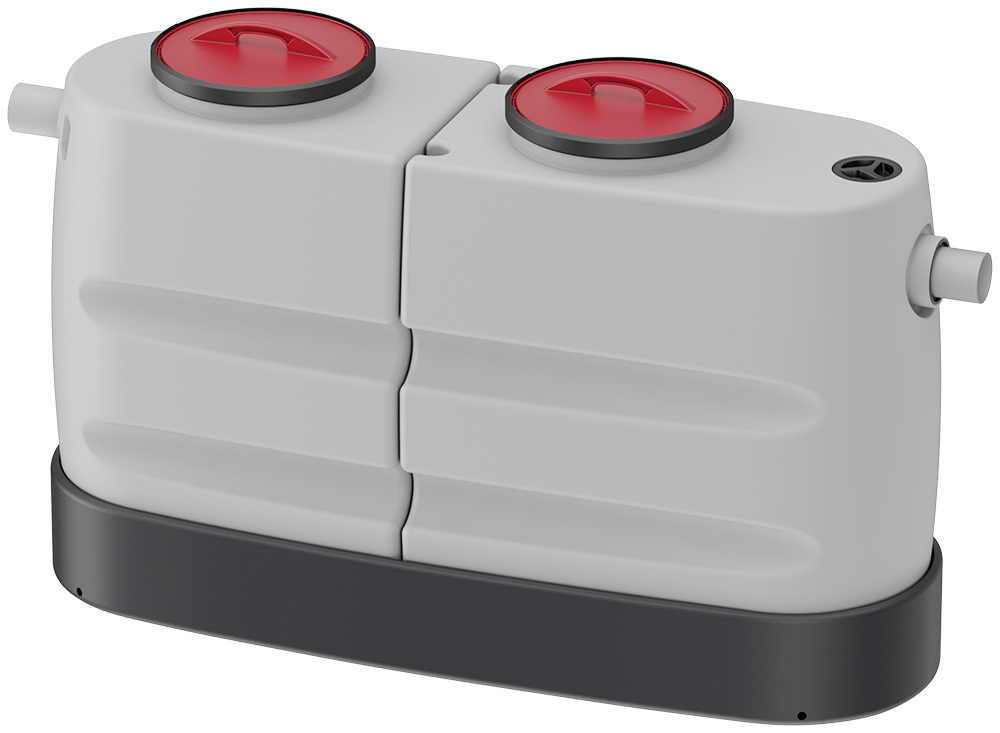

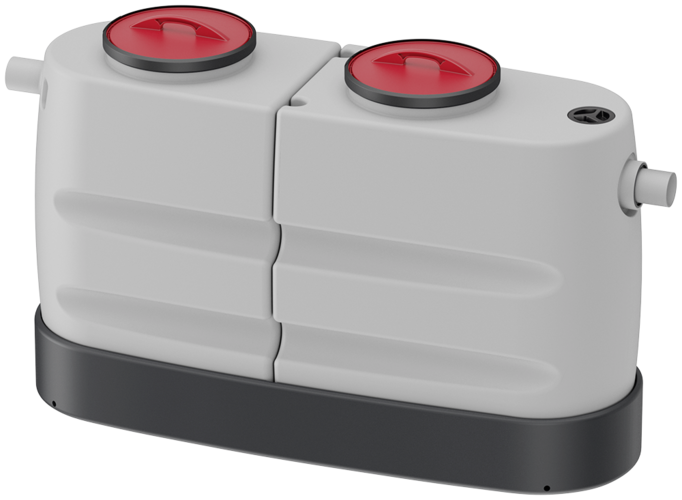

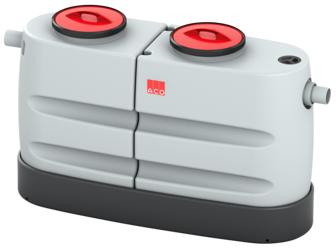

LipuJet-P-SB – Basisuitvoering

Bel of mail ons

productinformatie

Vetafscheiderinstallatie volgens NEN-EN 1825 en DIN 4040‑100
Voor inbouw in ruimten – vorstvrij
Met afzonderlijke slibvangput
Geurdichte onderhoudsopening, diameter: 450 mm

nominale grootte	nominale afmeting	inhoud			gewicht		artikelnr.	downloads	Onthouden
		slibvangput	vetopslag	totaal	leeg	gevuld
		[l]	[l]	[l]	[kg]	[kg]
NS 2	DN 100	210	80	480	75,0	555,0	3802.00.00
NS 4	DN 100	420	160	880	115,0	995,0	3804.00.00

nominale grootte	nominale afmeting	inhoud			gewicht		artikelnr.
nominale grootte	nominale afmeting	slibvangput	vetopslag	totaal	leeg	gevuld	artikelnr.
NS 2	DN 100	210 l	80 l	480 l	75,0 kg	555,0 kg	3802.00.00
NS 4	DN 100	420 l	160 l	880 l	115,0 kg	995,0 kg	3804.00.00

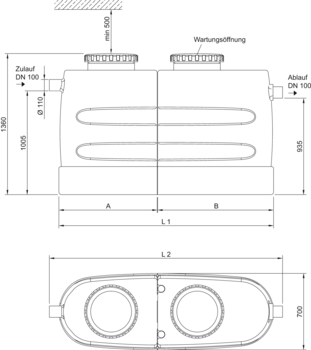

maattekening

nominale grootte	afmetingen
	L1	L2	A	B
	[mm]	[mm]	[mm]	[mm]
NS 2	1180	1360	510	660
NS 4	2070	2250	945	1115

Aansluitkasten

afbeelding

Geschikt voor

Vetafscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
Zetmeelafscheider FapuMax-P-DA
Olie-benzine-afscheider Coalisator-P

Omschrijving

Voor afvoeraansluiting DN80
Van RVS, AISI304
Uitvoering "opbouw”
Deuraanslag
- Naar keuze rechts of links
- Deur afsluitbaar
Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm

monsternamedeksel DN100

afbeelding

Geschikt voor

Vetafscheiders LipuJet-P/LipuSmart-P
- NS 1 – 4
Zetmeelafscheiders FapuJet-P-OAP
- NS 0,5 – 1

,

Olie-benzine-afscheider Coalisator-P

Omschrijving

Voor inbouw in horizontale leidingen Ø110 achter afscheiderinstallaties
Materiaal: HDPE
In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) op inlaat en spieeinde als afvoer
- Geurdichte onderhoudsopening Ø450
Gewicht: 7kg

monsternamedeksel DN100

afbeelding

Geschikt voor

Vetafscheiders LipuJet-P/LipuSmart-P
- NS 1 – 4
Zetmeelafscheiders FapuJet-P-OAP
- NS 0,5 – 1

,

Olie-benzine-afscheider Coalisator-P

Omschrijving

Voor montage in verticale leiding Ø110 achter een afscheiderinstallaties
Materiaal: PE
In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) op inlaat en spie-eind als afvoer
- Geurdichte onderhoudsopening Ø450

grofvuilvanger DN100

afbeelding

Geschikt voor

Vetafscheiders LipuJet-P/LipuSmart-P
- NS 1 – 4
Zetmeelafscheiders FapuJet-P-OAP
- NS 0,5 – 1

Omschrijving

Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
Materiaal: PE
In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
- Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
- Geurdichte onderhoudsopening Ø450
Gewicht: 14kg
