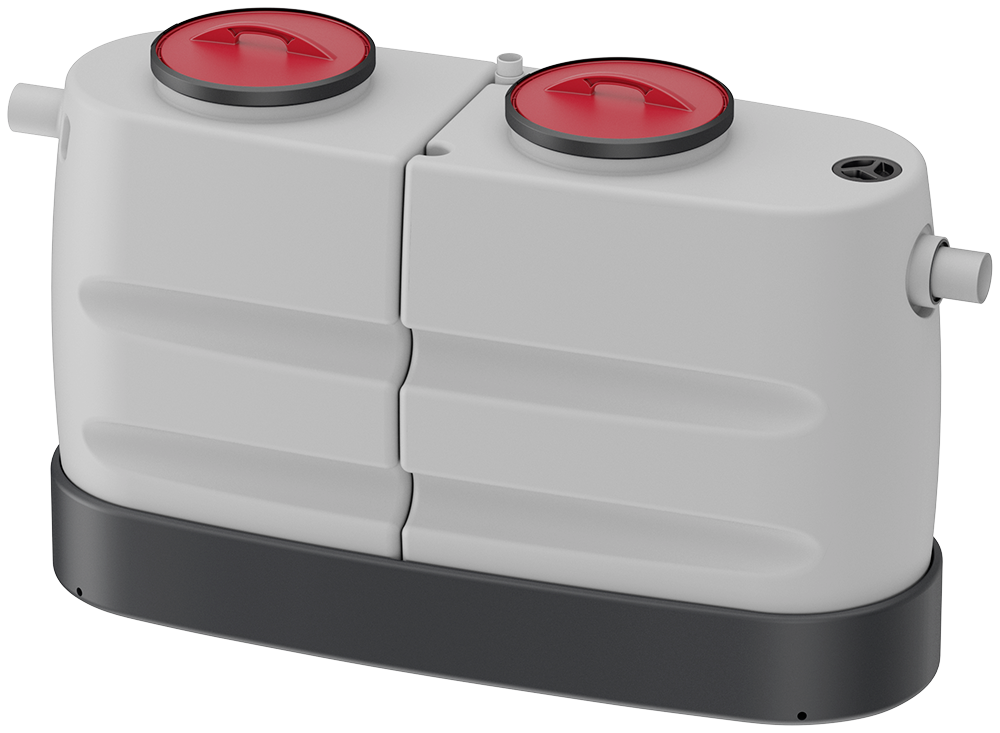

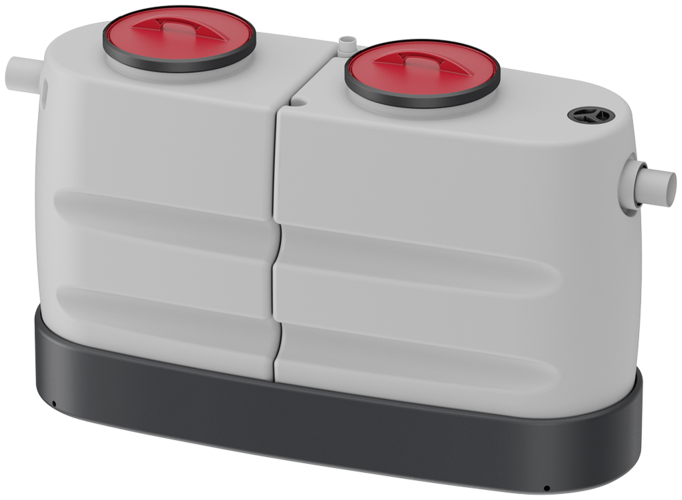

LipuJet-P-SD – type 1
productvoordelen
- Bewezen stabiliteit
- Eenvoudige montage door spie/mofsysteem
- Aanlevering in moeilijk toegankelijke montageruimten mogelijk door het in drieën delen van de installatie
- Directe lediging zonder stank
- Gering gewicht
productinformatie
- Vetafscheiderinstallatie volgens NEN-EN 1825 en DIN 4040‑100
- Voor inbouw in ruimten – vorstvrij
- Met afzonderlijke slibvangput
- Met ledigingsaansluiting DN 50 en Storz-B-koppeling R 2"
- Afvoer- en ledigingsopvangbak met drainageaansluiting R 1"
- Geurdichte onderhoudsopening, diameter: 450 mm

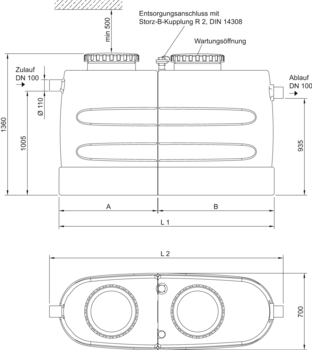

| nominalegrootte | Afmetingen | |||
|---|---|---|---|---|
| L1 | L2 | A | B | |
| [mm] | [mm] | [mm] | [mm] | |
| NS 2 | 1180 | 1360 | 510 | 660 |
| NS 4 | 2070 | 2250 | 945 | 1115 |
Aansluitkasten
Geschikt voor
- Vetafscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Zetmeelafscheider FapuMax-P-DA
- Olie-benzine-afscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschrijving
- Voor afvoeraansluiting DN80
- Van RVS, AISI304
- Uitvoering "opbouw”
- Deuraanslag
- Naar keuze rechts of links
- Deur afsluitbaar
- Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
- gewicht: 10,4 kg
grofvuilvanger DN100
Geschikt voor
- Vetafscheiders LipuJet-P/LipuSmart-P
- NS 1 – 4
- Zetmeelafscheiders FapuJet-P-OAP
- NS 0,5 – 1
Beschrijving
- Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
- Materiaal: PE
- In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
- Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
- Geurdichte onderhoudsopening Ø450
- Gewicht: 14kg
- gewicht: 9,7 kg
inlaat-/afsluiter DN100
Geschikt voor
- Opvoerinstallaties voor afvalwater
- Vetafscheider van PE
- Zetmeelafscheider van PE
- Voorbehandelingsinstallaties
- Typ 2/4
- LipuMobil-P – type 0,5
Beschrijving
- Van PVC
- Aan beide zijden mof Ø110 mm met lamellendichtring
- Totale maten: 176 x 330mm (L x H)
- gewicht: 3,1 kg
| nominalegrootte | Afmetingen | |||
|---|---|---|---|---|
| L1 | L2 | A | B | |
| [mm] | [mm] | [mm] | [mm] | |
| NS 2 | 1180 | 1360 | 510 | 660 |
| NS 4 | 2070 | 2250 | 945 | 1115 |
