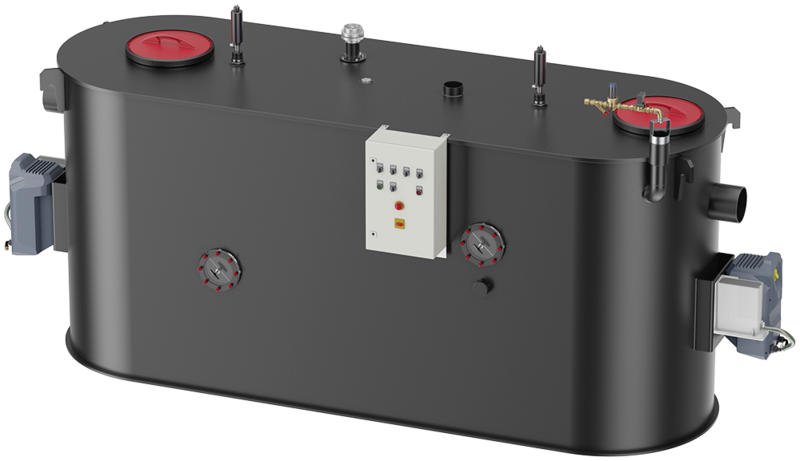

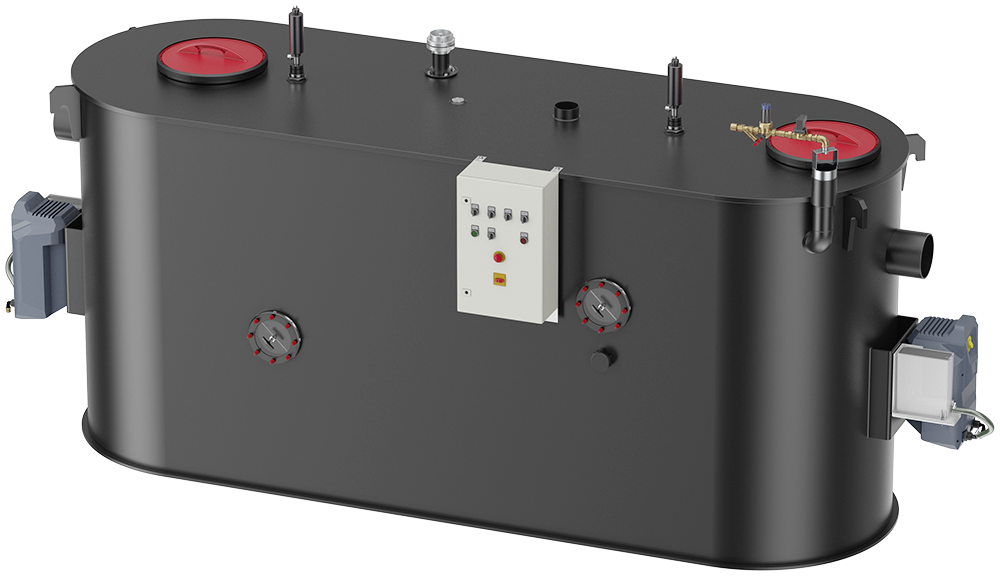

LipuJet-P-OA – type 3 (XL)
productvoordelen
- Met twee kijkglazen voor controle van vet en slib
- Met twee hogedruksproeikoppen voor perfecte binnenreiniging van de tank
- Schakelkast met standaardinstellingen, die flexibel kunnen worden aangepast aan plaatselijke omstandigheden
productinformatie
- Vetafscheider volgens NEN-EN 1825 voor vrije opstelling in vorstvrije ruimten
- Gemaakt van polyethyleen in ovale bouwvorm
- Twee stankdichte afdekkingen ∅ 450mm
- In - en uitlaat ∅ 200mm (NG15 – 25) of ∅ 250mm (NG30)
- Afvoeraansluiting ∅ 75 mm met Storz-B-koppeling R 2½"
- Twee automatisch aangedreven hogedrukpompen met elk 4,2kW en aangesloten hogedruk orbitale spuitkoppen met 175 bar voor gecombineerd mengen en reinigen van de inhoud van het reservoir
- Automatisch vulinrichting R ¾" d.m.v. magneetklep
- Elektrische aansluiting 400 V / 50 (60) Hz / 32 A / 8,4 kW
- Twee kijkglazen met wisser
- Bedieningszijde links of rechts

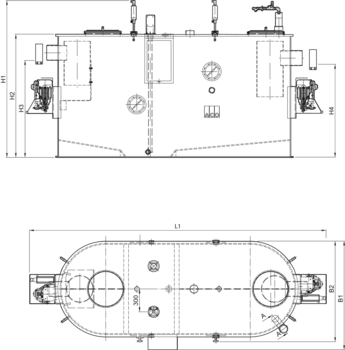

| nominalegrootte | Afmetingen | ||||||
|---|---|---|---|---|---|---|---|
| L1 | H1 | H2 | H3 | H4 | B1 | B2 | |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |
| NS 15 | 3210 | 2090 | 1640 | 1300 | 1230 | 1560 | 1260 |
| NS 20 | 3910 | 2090 | 1640 | 1300 | 1230 | 1560 | 1260 |
| NS 25 | 4610 | 2190 | 1740 | 1300 | 1230 | 1560 | 1260 |
| NS 30 | 5310 | 2190 | 1740 | 1300 | 1230 | 1560 | 1260 |
Inlaatschuif DN 200
Geschikt voor
- Opvoerinstallatie
- Muli-Star DDP 1/2
- Vetafscheider van polyethyleen
- Vanaf NG 15
Beschrijving
- Van PVC
- Aan beide zijden mof 200mm met lamellenafdichtring
- Totale maten: 264 x 637mm (l x h)
- gewicht: 8,4 kg
Vetlaagdikte-meettoestel
Geschikt voor
- LipuJet-P
- Ovaal NS 1 – 10
- Rond NS 2 – 20
- LipuJet-S
- Ovaal NS 1 – 10
- Rond NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschrijving
- Voor de elektronische meting van de vetlaag
- Geschikt voor vloeibare en/of uithardende vetten
- Evaluatie-unit met stekkerklare aansluitkabel, lengte: 3m
- Met twee potentiaalvrije wisselaarcontacten voor de weergave vol-melding (80%) en de voorwaarschuwing van de vol-toestand (50%)
- Met optische weergave van het vulpeil
- Met verwarmde sondestaaf voor de verhoging van de bedrijfsveiligheid
- Bedrijfsspanning: 230VAC/5 VA
- Veiligheidsklasse: IP 54
- Vermogen: ca. 12W
- gewicht: 2,8 kg
Monsternamedeksel DN200
Geschikt voor
- Vetafscheiders LipuJet-P
- NS 15 – 22,5
Beschrijving
- Voor montage in horizontale buisleidingen Ø200 achter de afscheider0
- Materiaal: PE
- In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) als inlaat en spei-eind als afvoer
- Geurdichte onderhoudsopening Ø450
- gewicht: 10,3 kg
grofvuilvanger DN200
Geschikt voor
- Vetafscheiders LipuJet-P
- NS 15 – 22,5
Beschrijving
- Voor inbouw in horizontale buisleidingen Ø200 vóór de afscheider
- Materiaal: PE
- In ronde bouwvorm, met
- Mofafdichting (materiaal SBR) als inlaat en spie-einde als afvoer
- Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
- Geurdichte onderhoudsopening Ø450
- Gewicht: 14kg
- gewicht: 9,9 kg
Aansluitkasten
Geschikt voor
- Vetafscheiders
- Zetmeelafscheiders
- LipuLift-P-D/-DA/-DAP
Beschrijving
- Voor afvoeraansluiting en afstandsbediening
- Van RVS, materiaal 1.4301
- Montage: 'opbouw'
- Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
- gewicht: 11,6 kg
Aansluitkasten
Geschikt voor
- Vetafscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Zetmeelafscheider FapuMax-P-DA
- Olie-benzine-afscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschrijving
- Voor afvoeraansluiting DN80
- Van RVS, AISI304
- Uitvoering "opbouw”
- Deuraanslag
- Naar keuze rechts of links
- Deur afsluitbaar
- Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
- gewicht: 10,4 kg
