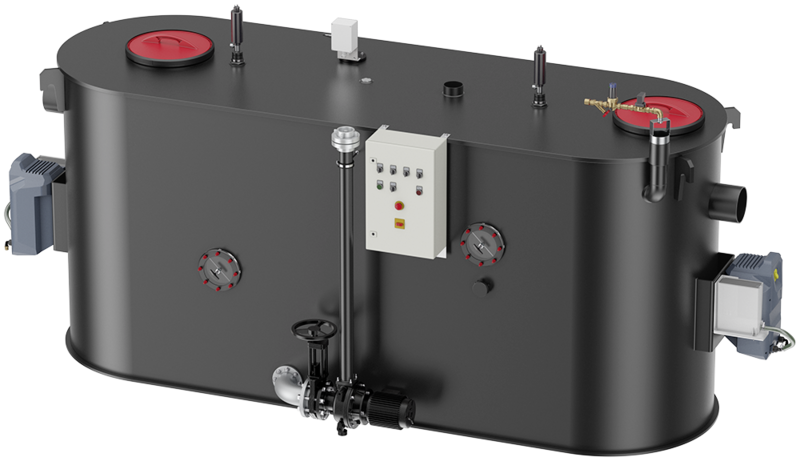

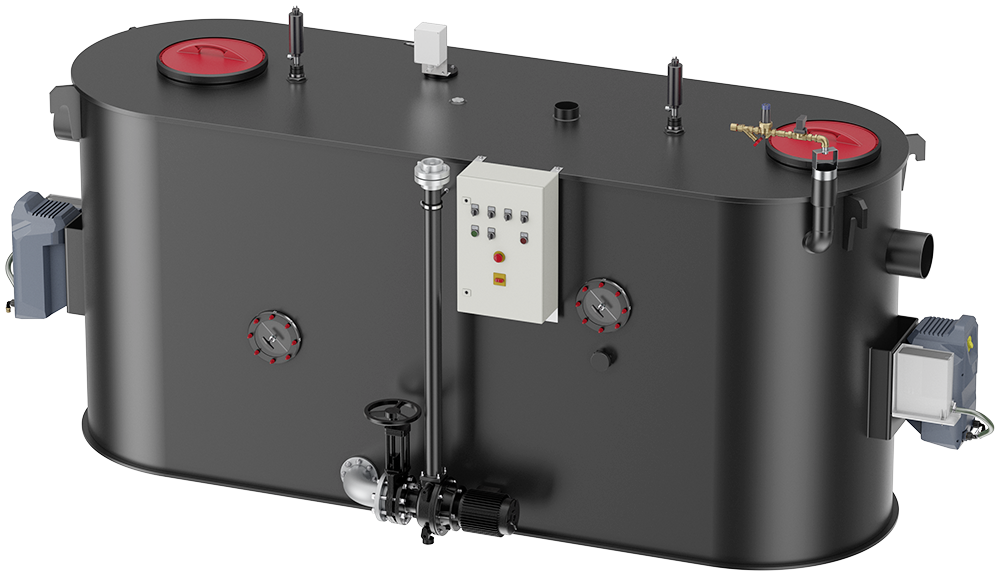

LipuJet-P-OAP – type 3 (XL)

afbeelding

productvoordelen

  • Met twee kijkglazen voor controle van vet en slib
  • Met twee hogedruksproeikoppen voor perfecte binnenreiniging van het reservoir
  • Ledigingspomp voor hoogten tot 18m bij ca. 10m3/h vermogen
  • Schakelkast met standaardinstellingen, die flexibel kunnen worden aangepast aan plaatselijke omstandigheden

productinformatie

  • Vetafscheider conform NEN-EN 1825 voor vrije opstelling in vorstvrije ruimten
  • Gemaakt van polyethyleen in ovale bouwvorm
  • Twee geurdichte afdekkingen ∅450mm
  • Aan- en afvoer ∅ 200mm (NG 15 – 25) of ∅250mm (NG 30)
  • Automatisch gebruikte afvoerpomp met 3,7 kW inclusief afsluitschuif, afvoeraansluiting ∅75mm met Storz-B-koppeling R 2½"
  • Twee automatisch aangedreven hogedrukpompen met elk 3,9kW en aangesloten hogedrukspuitkoppen met 150bar voor gecombineerd mengen van de inhoud en reinigen van het reservoir
  • Automatisch gebruikte vulinrichting R ¾" via aan magneetklep
  • Elektrische aansluiting 400V/50(60)Hz/16A/11,5kW
  • Twee kijkglazen met wisser
  • Bedieningszijde links of rechts

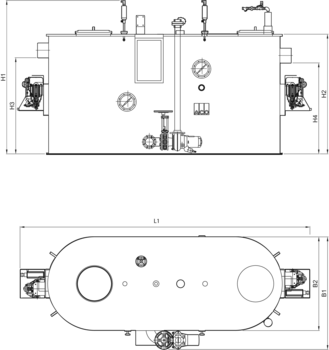

nominale grootteafmetingen
L1H1H2H3H4B1B2
[mm][mm][mm][mm][mm][mm][mm]
NS 153210209016401300123015301260
NS 203910209016401300123015301260
NS 254610219017401300123015301260
NS 305310219017401300123015301260

Vetlaagdikte-meettoestel

afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Omschrijving
  • Voor electronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Meetapparaat met stekkerklaar aansluitkabel, lengte: 3 m
  • Met twee potentiaalvrije wisselcontacten voor weergave volmelding (80%) en voorafgaande waarschuwing van een volle toestand (50%)
  • Met optische indicatie van het vulniveau
  • Met verwarmde sensorenstaaf ter verhoging van de bedrijfszekerheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Max. verbruik ca. 12W

Monsternamedeksel DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 20
Omschrijving
  • Voor montage in horizontale buisleidingen Ø200 achter de afscheider0
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spei-eind als afvoer
    • Geurdichte onderhoudsopening Ø450

Monsternamedeksel DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 20
Omschrijving
  • Voor montage in verticale buisleiding Ø200 achter afscheiderinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-einde als afvoer
    • Geurdichte onderhoudsopening Ø450

grofvuilvanger DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 20
Omschrijving
  • Voor inbouw in horizontale buisleidingen Ø200 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-einde als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
Omschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
Omschrijving
  • Voor afvoeraansluiting DN 80
  • Van RVS, materiaal 1.4301
  • Uitvoering 'opbouw'
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 8 kg
