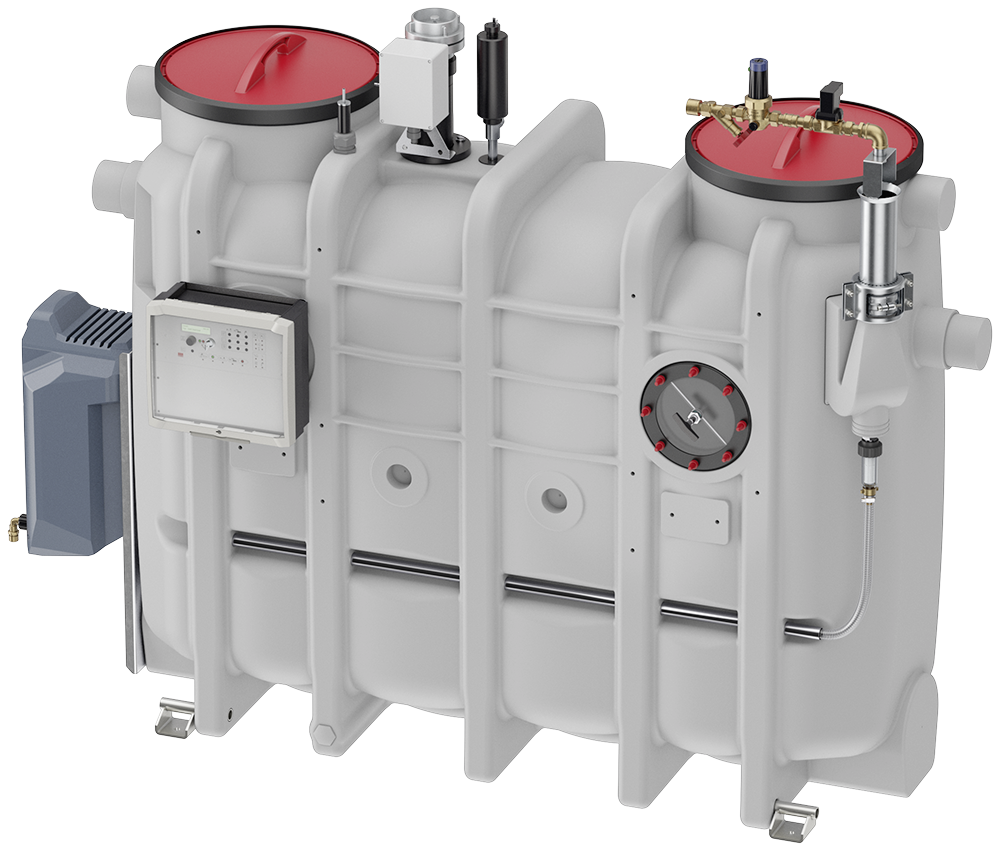

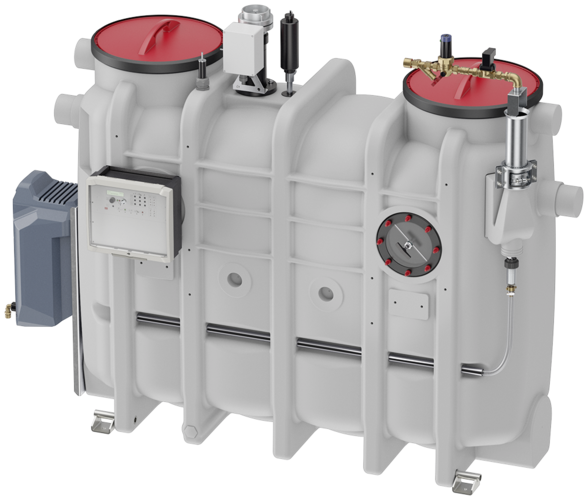

LipuJet-P-OA –type 3

afbeelding

productvoordelen

  • Structurele stabiliteit van het reservoir met stabiliteitsbewijs van 25 jaar
  • Minimalisering van de afvalverwijderings
  • En onderhoudskosten door tussenliggende nominale afmetingen
  • Legen, reinigen en vullen zonder geurvorming
  • Vóór en nareinigingstijden individueel instelbaar
  • Hydromechanische hogedruk-binnenreiniging – alleen koudwateraansluiting noodzakelijk
  • Optimale inbrengafmeting

productinformatie

  • Vetafscheidingsinstallatie conform NEN-EN 1825 en NEN-ISO 4040
  • Voor inbouw in ruimten – vorstvrij
  • Met geïntegreerde slibvanger
  • Bedieningszijde: rechts/links
  • Afvoeraansluiting, Storz-B-koppeling R 2½"
  • Afzuig- en legingsreservoir met bodemafvoermof R 1"
  • Kijkglas met wisser
  • Automatische hogedruk-binnenreiniging met pomp
    • 360° reiniging via 2 assen met motorisch aangedreven hogedruksproeikop van RVS
    • Nominale druk: 175bar
    • Slagvolume: 11,6l/min
    • Vermalen, mengen, spoelen in een stap
  • Standaard besturing met verzamelstoringsmelding
  • Geurdichte onderhoudsopening, diameter: 450mm
  • Vulinrichting met magneetklep (aansluiting R ¾") voor automatische hervulling
  • Elektrische aansluiting: 400V/50Hz/16A/4,2kW
nominale
grootte
afmetingen
L1L2L3L4H1H2H3H4H5B1B2B3D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 1110013001400300830760151013001500700770800110
NS 21100130014003001055985171015001700700770800110
NS 31450165017503001055985171015001700700770800110
NS 41760200020603001055985171015001700700770800110
NS 5,51760200020603001250118019101700190095010201050160
NS 71960220022603001250118019101700190095010201050160
NS 8,52250248525503001250118019101700190095010201050160
NS 102450269027503001250118019101700190095010201050160

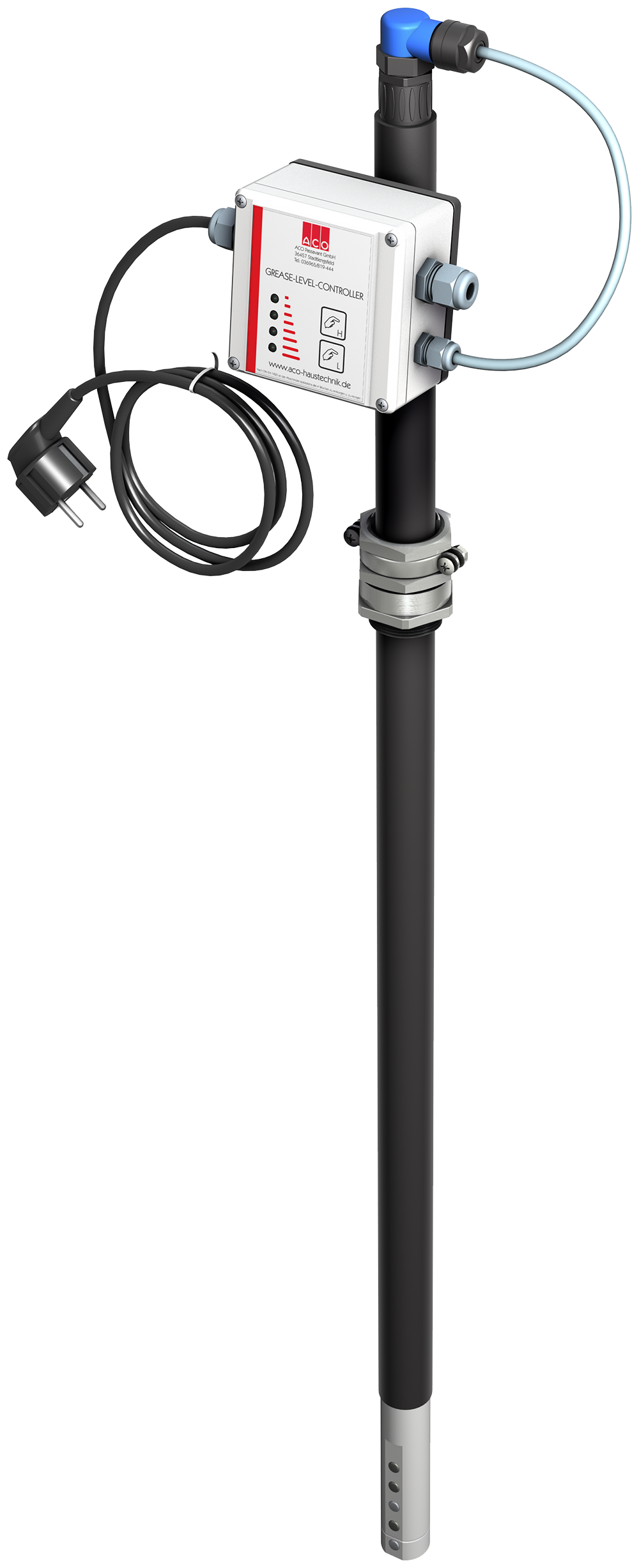

Vetlaagdikte-meettoestel

afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Omschrijving
  • Voor de elektronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Evaluatie-unit met stekkerklare aansluitkabel, lengte: 3m
  • Met twee potentiaalvrije wisselaarcontacten voor de weergave vol-melding (80%) en de voorwaarschuwing van de vol-toestand (50%)
  • Met optische weergave van het vulpeil
  • Met verwarmde sondestaaf voor de verhoging van de bedrijfsveiligheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Veiligheidsklasse: IP 54
  • Vermogen: ca. 12W
  • gewicht: 2,8 kg

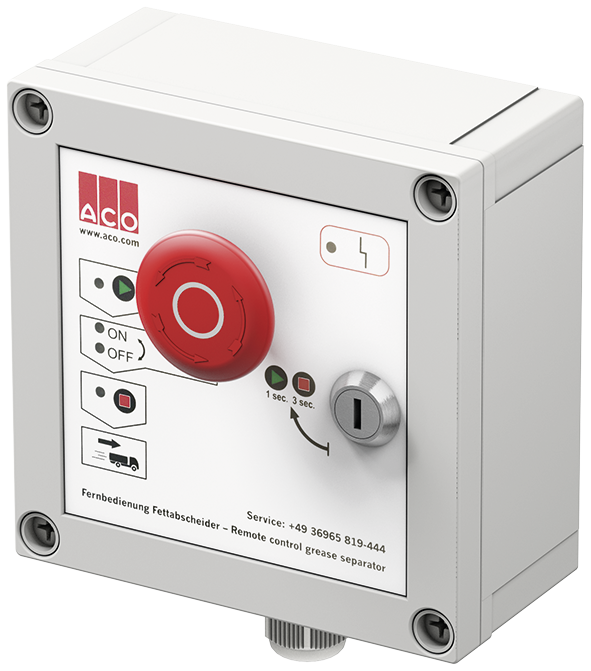

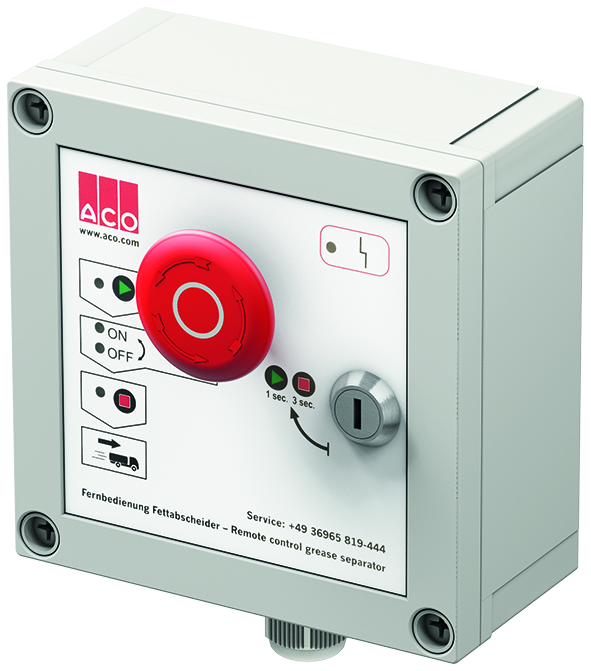

Afstandsbediening

afbeelding
Geschikt voor
  • Vetafscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Zetmeelafscheider FapuJet
Omschrijving
  • Binnenmontage c.q. montage in de aansluitkast
  • Stuurleiding zonder aardleiding ter plaatse
    • Tot 50 m: 7 x 1,0mm²
    • 50 m – 200 m: 7 x 1,5mm²
  • gewicht: 1 kg

alarmkast met GSM-module

Geschikt voor
  • Alle vetafscheiders
  • Vetlaagdikte-meetapparaat
  • Geurneutralisatie
  • Slibvangput-duo
  • Procestechnische installaties
  • Fecalien-terugstuwbeveiliging Quatrix-K type 3F
  • Sinkamat-K (ondergrond) Duo
  • Alle Muli-opvoerinstallaties
  • Muli-Max
  • Powerlift–P
Omschrijving
  • Netwerkonafhankelijk alarm
  • Optische en akoestische alarmmelding
  • Vrij configureerbare ingangen
    • 6 digitale
    • 2 analoge
  • 1 alarmuitgang 12V
  • Incl. gsm- antenne (2,5m kabel)
  • Doorsturen van het alarm via SMS naar mobiele telefoons
  • Voor de montage buiten het explosiegevaarlijke gebied
  • Behuizing: 178 x 125 x 102mm (l x h x d)
  • Inschuifdeel voor standaard SIM-kaart
  • Beschermingssoort: IP54 (met gemont. Antennestekker IP44)
  • Bedrijfsspanning 230 V
    • Bij AC met 50/60 Hz
  • gewicht: 2 kg

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
Omschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • gewicht: 11,6 kg

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor afvoeraansluiting DN80
  • Van RVS, AISI304
  • Uitvoering "opbouw”
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
  • gewicht: 10,4 kg

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor inbouw in horizontale leidingen Ø110 achter afscheiderinstallaties
  • Materiaal: HDPE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spieeinde als afvoer
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 7kg
  • gewicht: 10,2 kg

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor montage in horizontale leidingen Ø160 achter de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-einde als uitlaat
    • Geurdichte onderhoudsopening Ø450
  • gewicht: 10,1 kg

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor montage in verticale leiding Ø110 achter een afscheiderinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-eind als afvoer
    • Geurdichte onderhoudsopening Ø450
  • gewicht: 10,2 kg

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor inbouw in verticale leiding Ø160 achter afscheiderinstallaties
  • Materiaal: HDPE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-einde als afvoer
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 7kg
  • gewicht: 10,1 kg

grofvuilvanger DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
Omschrijving
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 9,7 kg

grofvuilvanger DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 12,6 kg

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • NG 7 – NG 10
Omschrijving
  • Van PVC
  • Aan beide zijden mof Ø160 mm met lamellendichtring
  • Totale maten: 226 x 510mm (L x H)
  • gewicht: 7 kg
