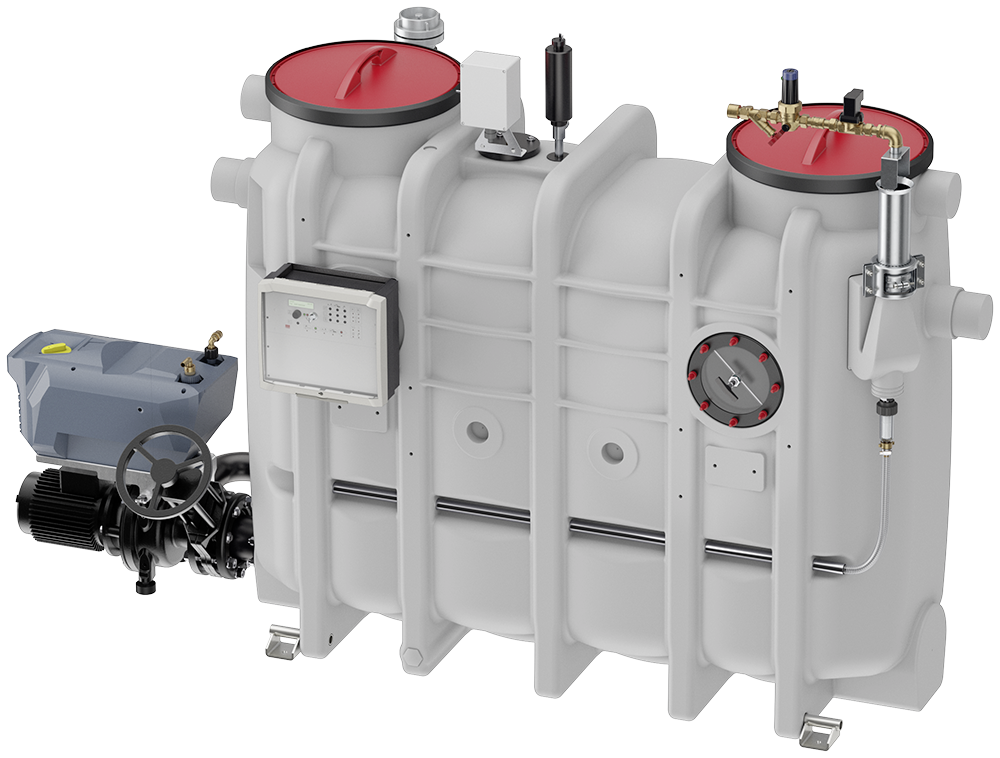

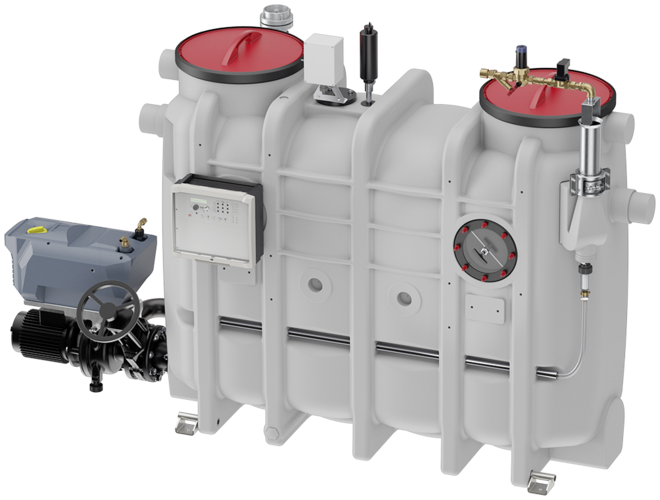

LipuJet-P-OAP – type 3

afbeelding

productvoordelen

  • Gegarandeerde minimale vervorming gedurende: 25 jaar
  • Ledigen, reinigen en vullen zonder stank
  • Voor en nareinigingstijden afzonderlijk instelbaar
  • HD-reiniging – alleen koudwateraansluiting noodzakelijk
  • Geringe inbrengmaten
  • Gering gewicht

productinformatie

  • Vetafscheidingsinstallatie conform NEN-EN 1825 en NEN-ISO 4040
  • Voor inbouw in ruimten – vorstvrij
  • Met geïntegreerde slibvanger
  • Bedieningszijde: rechts/links
  • Afvoeraansluiting, Storz-B-koppeling R 2½"
  • Afzuig- en legingsreservoir met bodemafvoermof R 1"
  • Kijkglas met wisser
  • Automatische hogedruk-binnenreiniging met pomp
    • 360° reiniging via 2 assen met motorisch aangedreven hogedruksproeikop van RVS
    • Nominale druk: 175bar
    • Slagvolume: 13l/min
    • Vermalen, mengen, spoelen in een stap
  • Standaard besturing met verzamelstoringsmelding
  • Afvoerpomp met waaier
    • Motorvermogen: 3,0kW/2850t/min
    • Pompvermogen: 20m³/H bij 1bar gemiddelde opvoerhoogte
  • Afsluitschuif vóór afvoerpomp
  • Geurdichte onderhoudsopening, diameter: 450mm
  • Vulinrichting met magneetklep (aansluiting R ¾") voor automatische hervulling
  • Elektrische aansluiting: 400V/50Hz/16A/6,9kW
nominale grootteafmetingen
L1L2L3L4H1H2H3H4H5B1B2B3B4D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 1110013001800700830760148013001500700770500930110
NS 21100130018007001055985168015001700700770500930110
NS 31450165021507001055985168015001700700770500930110
NS 41760200024607001055985168015001700700770500930110
NS 5,51760200024607001250118018801700190095010206251180160
NS 71960220026607001250118018801700190095010206251180160
NS 8,52250248529507001250118018801700190095010206251180160
NS 102450269031507001250118018801700190095010206251180160

Vetlaagdikte-meettoestel

afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Omschrijving
  • Voor electronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Meetapparaat met stekkerklaar aansluitkabel, lengte: 3 m
  • Met twee potentiaalvrije wisselcontacten voor weergave volmelding (80%) en voorafgaande waarschuwing van een volle toestand (50%)
  • Met optische indicatie van het vulniveau
  • Met verwarmde sensorenstaaf ter verhoging van de bedrijfszekerheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Max. verbruik ca. 12W

Afstandsbediening

afbeelding

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
Omschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
Omschrijving
  • Voor afvoeraansluiting DN 80
  • Van RVS, materiaal 1.4301
  • Uitvoering 'opbouw'
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 8 kg

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor inbouw in horizontale leidingen Ø110 achter afscheiderinstallaties
  • Materiaal: HDPE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spieeinde als afvoer
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 7kg

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor montage in horizontale leidingen Ø160 achter de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-einde als uitlaat
    • Geurdichte onderhoudsopening Ø450

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor montage in verticale leiding Ø110 achter een afscheiderinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-eind als afvoer
    • Geurdichte onderhoudsopening Ø450

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor inbouw in verticale leiding Ø160 achter afscheiderinstallaties
  • Materiaal: HDPE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-einde als afvoer
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 7kg

grofvuilvanger DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
Omschrijving
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg

grofvuilvanger DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
