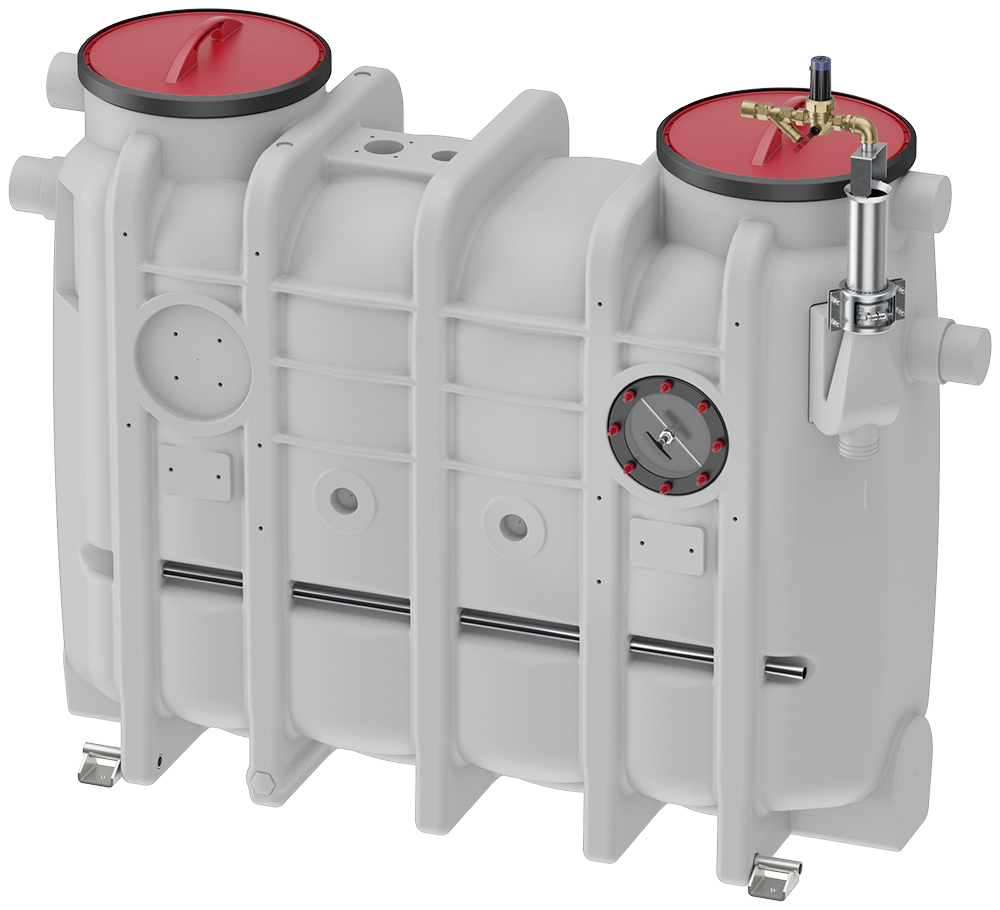

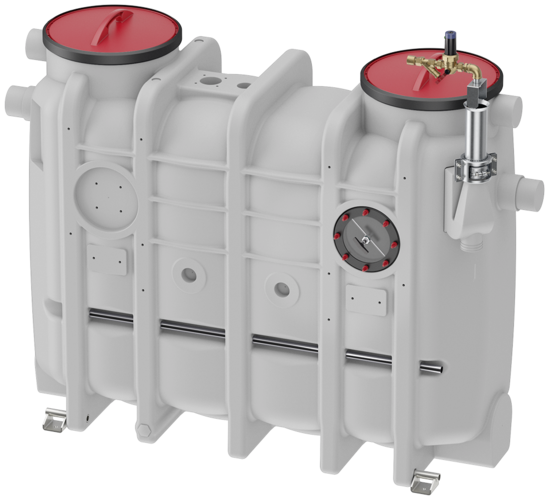

LipuJet-P-OB – basisuitvoering

afbeelding

productvoordelen

  • Structurele stabiliteit van het reservoir met stabiliteitsbewijs van 25 jaar
  • Minimalisering van de afvalverwijderings en onderhoudskosten door tussensliggende nominale afmetingen
  • Optimale inbrengafmeting
  • Gering gewicht

productinformatie

  • Vetafscheiderinstallatie volgens NEN-EN 1825 en DIN 4040‑100
  • Voor inbouw in vorstvrije ruimten
  • Met geïntegreerde slibvangput
  • Bedieningszijde: rechts/links
  • Stankdichte toegangskopeningen, Ø450 mm
nominale grootteafmetingen
L1L2H1H2H3H4B1B2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 11100130083076014801300700770110
NS 211001300105598516801500700770110
NS 314501650105598516801500700770110
NS 417602000105598516801500700770110
NS 5,51760200012501180188017009501020160
NS 71960220012501180188017009501020160
NS 8,52250248512501180188017009501020160
NS 102450269012501180188017009501020160

Vetlaagdikte-meettoestel

afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Omschrijving
  • Voor electronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Meetapparaat met stekkerklaar aansluitkabel, lengte: 3 m
  • Met twee potentiaalvrije wisselcontacten voor weergave volmelding (80%) en voorafgaande waarschuwing van een volle toestand (50%)
  • Met optische indicatie van het vulniveau
  • Met verwarmde sensorenstaaf ter verhoging van de bedrijfszekerheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Max. verbruik ca. 12W

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
Omschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
Omschrijving
  • Voor afvoeraansluiting DN 80
  • Van RVS, materiaal 1.4301
  • Uitvoering 'opbouw'
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 8 kg

kijkglas

afbeelding
Geschikt voor
  • Vetafscheiders
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • BioJet-P-OM/RM (NS 2-25)
Omschrijving
  • Nominale afmeting: Ø200
  • Met ruitenwisser

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor inbouw in horizontale leidingen Ø110 achter afscheiderinstallaties
  • Materiaal: HDPE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spieeinde als afvoer
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 7kg

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor montage in horizontale leidingen Ø160 achter de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-einde als uitlaat
    • Geurdichte onderhoudsopening Ø450

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Olie-benzine-afscheider Coalisator-P
Omschrijving
  • Voor montage in verticale leiding Ø110 achter een afscheiderinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-eind als afvoer
    • Geurdichte onderhoudsopening Ø450

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor inbouw in verticale leiding Ø160 achter afscheiderinstallaties
  • Materiaal: HDPE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) op inlaat en spie-einde als afvoer
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 7kg

grofvuilvanger DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
Omschrijving
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg

grofvuilvanger DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Omschrijving
  • Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
