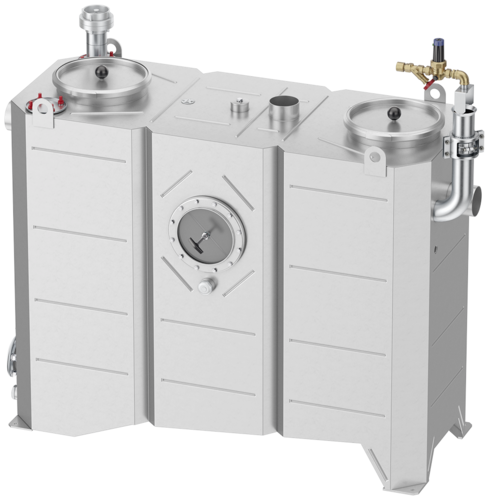

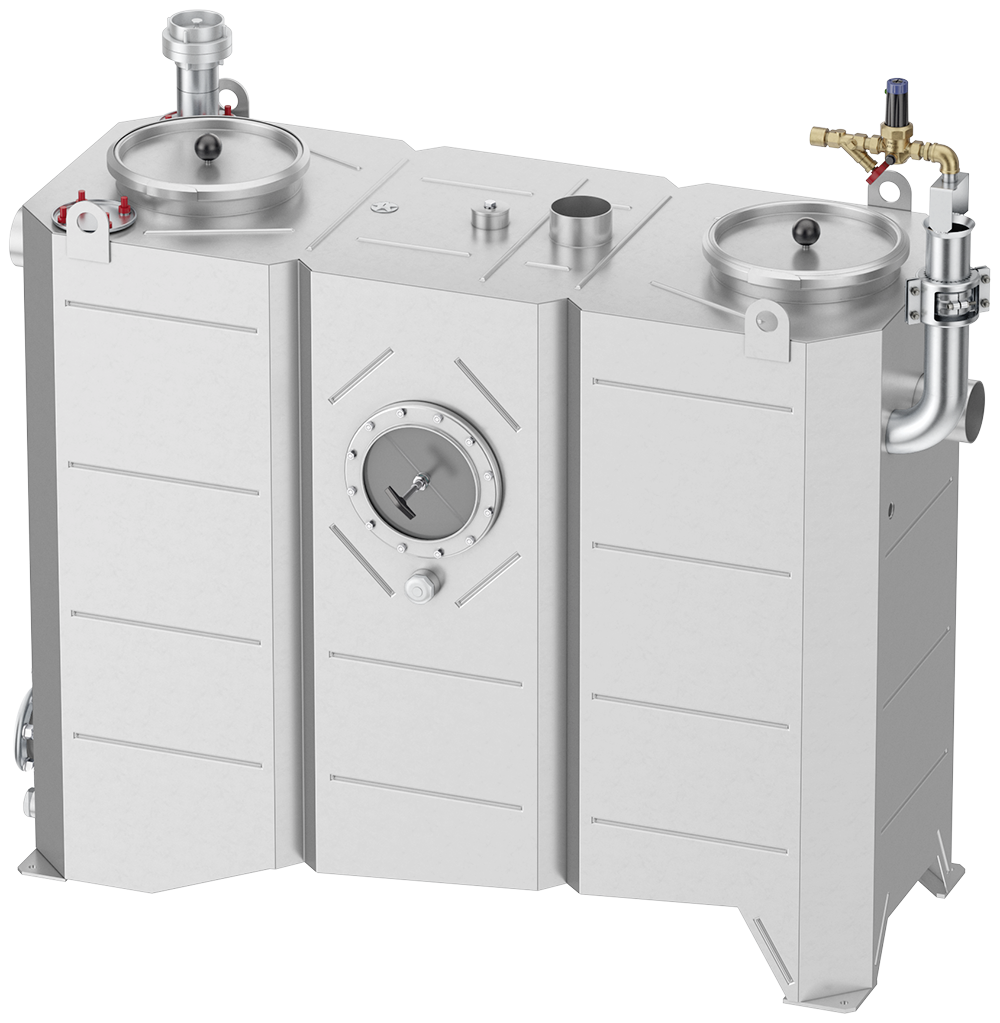

LipuJet-S-OD – type 1

afbeelding

productvoordelen

  • Directe lediging zonder geurvorming
  • Minimalisering van de afvalverwijderings en onderhoudskosten door economische gradaties nominale afmetingen
  • Optimale inbrengafmeting
  • Gering gewicht

productinformatie

  • Vetafscheiderinstallatie volgens NEN-EN 1825 en DIN 4040‑100
  • Voor inbouw in ruimten – vorstvrij
  • Met geïntegreerde slibvangput
  • Bedieningszijde: rechts/links
  • Ledigingsaansluiting, Storz-B-koppeling R 2½"
  • Afvoer- en ledigingsopvangbak met drainageaansluiting R 1½"
  • Geurdichte onderhoudsopening
    • Diameter: 300 mm bij NS 1 – 4
    • Diameter: 500 mm bij NS 5,5 – 10
nominale grootteafmetingen
L1L2L3H1H2H3H4H5B1B2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 19051100115830760120013801550675760110
NS 290511001151055985132015001700675760110
NS 3125514501151055985132015001700675760110
NS 4160518001151055985132015001700675760110
NS 5,516551920115125511851570175019508251010160
NS 718552120115125511851570175019508251010160
NS 8,521552420115125511851570175019508251010160
NS 1023452610115125511851570175019508251010160

Vetlaagdikte-meettoestel

afbeelding
Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Omschrijving
  • Voor electronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Meetapparaat met stekkerklaar aansluitkabel, lengte: 3 m
  • Met twee potentiaalvrije wisselcontacten voor weergave volmelding (80%) en voorafgaande waarschuwing van een volle toestand (50%)
  • Met optische indicatie van het vulniveau
  • Met verwarmde sensorenstaaf ter verhoging van de bedrijfszekerheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Max. verbruik ca. 12W

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
Omschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
Omschrijving
  • Voor afvoeraansluiting DN 80
  • Van RVS, materiaal 1.4301
  • Uitvoering 'opbouw'
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250 mm
  • Gewicht: 8 kg

kijkglas

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S-OB/OD/RB/RD
Omschrijving
  • Nominale afmeting: Ø200
  • Met ruitenwisser

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 1 – 4
  • Zetmeelafscheider FapuJet-S
    • NS 0,5 – 1
  • Afscheider minerale oliën Coalisator-R/-RD
    • NS 3
Omschrijving
  • Van RVS, materiaal 1.4571
  • In ronde uitvoering
  • Gradiënt: 70 mm
  • Voor inbouw in horizontale leidingen DN 100 achter afscheiders
  • Met CE-verbinders en Tempo-klauwen
  • Aansluitingen volgens DIN EN 877
  • Gewicht: 13 kg

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Zetmeelafscheider FapuJet-S
    • NS 2
  • Afscheider minerale oliën Coalisator-R/-RD
    • NS 6 – 10
Omschrijving
  • Van RVS, AISI316Ti
  • In ronde uitvoering
  • Verval: 70mm
  • Voor inbouw in horizontale leidingen Ø160 achter afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 14kg

Monsternamedeksel DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 15 – 20
  • Afscheider minerale oliën Coalisator-E
    • NS 20
Omschrijving
  • Van RVS, materiaal 1.4571
  • In ronde uitvoering
  • Gradiënt: 70 mm
  • Voor inbouw in horizontale leidingen DN 200 achter afscheiders
  • Met CE-verbinders en Tempo-klauwen
  • Aansluitingen volgens DIN EN 877
  • Gewicht: 15 kg

monsternamedeksel DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 1 – 4
  • Zetmeelafscheider FapuJet-S
    • NS 0,5 – 1
  • Afscheider minerale oliën Coalisator-R/-RD
    • NS 3
Omschrijving
  • Van RVS, AISI316Ti
  • Ronde uitvoering
  • Voor inbouw in verticale leidingen Ø110 achter afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 13kg

monsternamedeksel DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Zetmeelafscheider FapuJet-S
    • NS 2
  • Afscheider minerale oliën Coalisator-R/-RD
    • NS 6 – 10
Omschrijving
  • Van RVS, AISI 316Ti
  • Ronde uitvoering
  • Voor inbouw in verticale leidingen Ø160 achter afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 14kg

monsternamedeksel DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 15 – 20
  • Afscheider minerale oliën Coalisator-E
    • NS 20
Omschrijving
  • Van RVS, AISI 316Ti
  • Ronde uitvoering
  • Voor inbouw in verticale leidingen Ø200 achter afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 15kg

grofvuilvanger DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 1 – 4
  • Zetmeelafscheider FapuJet-S
    • NS 0,5 – 1
Omschrijving
  • Van RVS, AISI 316Ti
  • Ronde uitvoering
  • Verval: 70mm
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 15kg

grofvuilvanger DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Zetmeelafscheider FapuJet-S
    • NS 2
Omschrijving
  • Van RVS, AISI316Ti
  • Ronde uitvoering
  • Verval: 70mm
  • Voor inbouw in horizontale leidingen Ø160 vóór afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 16kg

grofvuilvanger DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-S/Lipator-S
    • NS 15 – 20
Omschrijving
  • Van RVS, AISI316Ti
  • Ronde uitvoering
  • Verval: 70mm
  • Voor inbouw in horizontale leidingen Ø200 vóór afscheidingsinstallaties
  • Met CE-koppelstukken en snelsluiting
  • Aansluitingen volgens NEN-EN 877
  • Gewicht: 17kg
