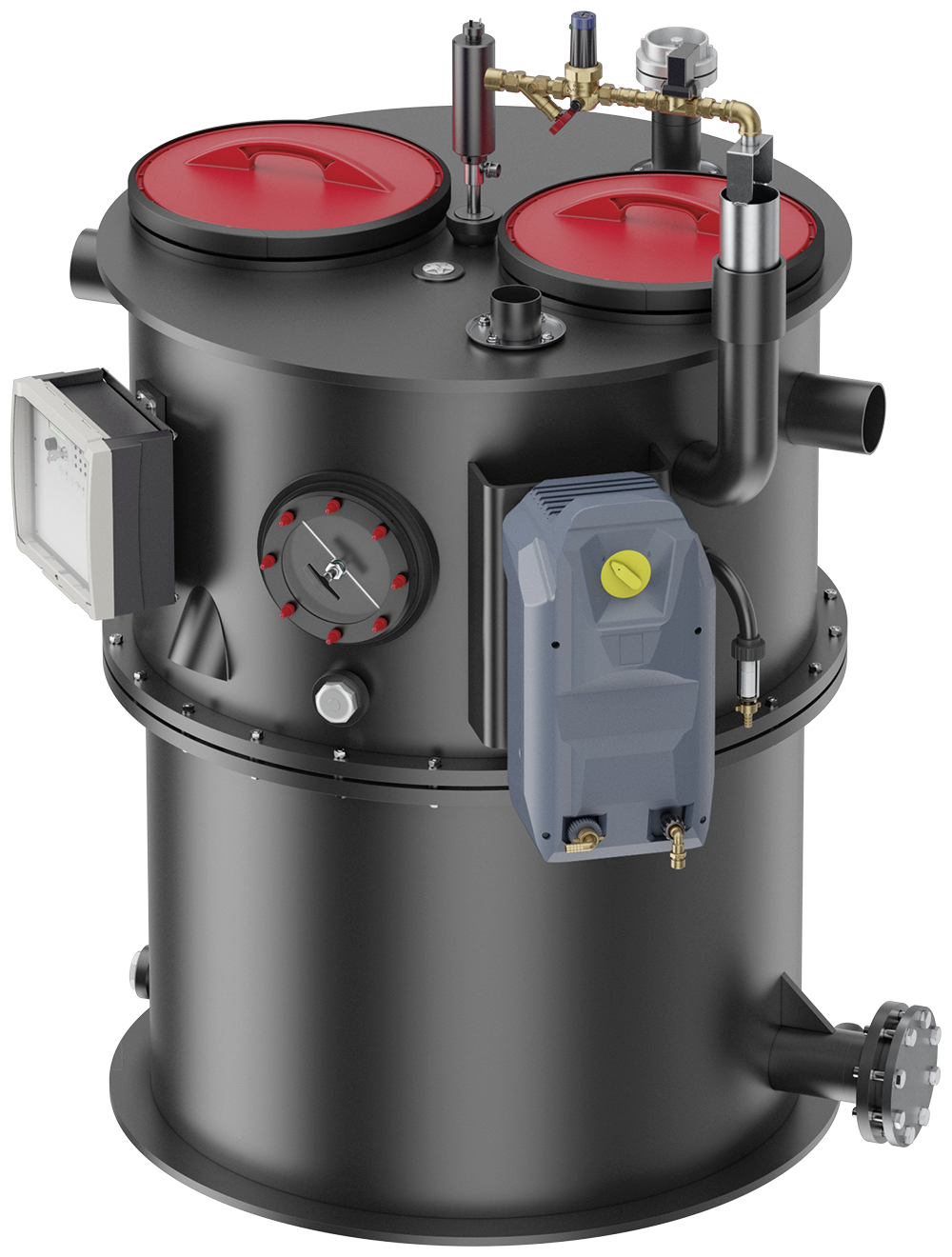

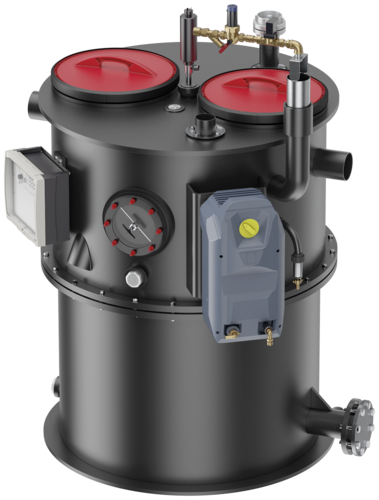

LipuJet-P-RA – type 3

afbeelding

productvoordelen

  • Transport en montagevriendelijke integratie in afzonderlijke onderdelen
  • Legen, reinigen en vullen zonder geurvorming
  • Vóór en nareinigingstijden individueel instelbaar
  • Hydromechanische hogedruk-binnenreiniging – alleen koudwateraansluiting noodzakelijk
  • Optimale inbrengafmeting
  • Gering gewicht

productinformatie

  • Vetafscheidingsinstallatie conform NEN-EN 1825 en NEN-ISO 4040
  • Voor inbouw in ruimten – vorstvrij
  • Met geïntegreerde slibvanger
  • Bedieningszijde: rechts/links
  • Afvoeraansluiting, Storz-B-koppeling R 2½"
  • Afzuig- en legingsreservoir met bodemafvoermof R 1½"
  • Kijkglas met wisser
  • Automatische hogedruk-binnenreiniging met pomp
    • 360° reiniging via 2 assen met motorisch aangedreven hogedruksproeikop van RVS
    • Nominale druk: 175bar
    • Slagvolume: 11,6l/min
    • Vermalen, mengen, spoelen in een stap
  • Standaard besturing met verzamelstoringsmelding
  • Geurdichte onderhoudsopening, diameter: 350mm
  • Vulinrichting met magneetklep (aansluiting R ¾") voor automatische hervulling
  • Elektrische aansluiting: 400V/50Hz/16A/4,2kW

bedieningszijde: rechts

nominale
grootte
nominale afmetinginhoudgewichtartikelnr.Onthouden
Slibvangputvetopslagtotaalleeggevuldzwaarste onderdeel
[l][l][l][kg][kg][kg]
NS 2DN 100240120620165,0845,048,03502.73.42
NS 4DN 100455165830181,01071,055,03504.73.42
NS 7DN 1507504001990353,02473,0112,03507.73.42
NS 10DN 15010654002310364,02814,0116,03510.73.42
NS 15DN 20016708003390401,04011,0134,03515.73.42
NS 20DN 20021508003875401,04471,0134,03520.73.42

bedieningszijde: links

nominale
grootte
nominale afmetinginhoudgewichtartikelnr.Onthouden
Slibvangputvetopslagtotaalleeggevuldzwaarste onderdeel
[l][l][l][kg][kg][kg]
NS 2DN 100240120620165,0845,048,03502.73.32
NS 4DN 100455165830181,01071,055,03504.73.32
NS 7DN 1507504001990353,02473,0112,03507.73.32
NS 10DN 15010654002310364,02814,0116,03510.73.32
NS 15DN 20016708003390401,04011,0134,03515.73.32
NS 20DN 20021508003875401,04471,0134,03520.73.32
nominale
grootte
nominale afmetinginhoudgewichtbedieningszijdeartikelnr.
Slibvangputvetopslagtotaalleeggevuldzwaarste onderdeel
NS 2DN 100240 l120 l620 l165,0 kg845,0 kg48,0 kgrechts3502.73.42
NS 4DN 100455 l165 l830 l181,0 kg1071,0 kg55,0 kgrechts3504.73.42
NS 7DN 150750 l400 l1990 l353,0 kg2473,0 kg112,0 kgrechts3507.73.42
NS 10DN 1501065 l400 l2310 l364,0 kg2814,0 kg116,0 kgrechts3510.73.42
NS 15DN 2001670 l800 l3390 l401,0 kg4011,0 kg134,0 kgrechts3515.73.42
NS 20DN 2002150 l800 l3875 l401,0 kg4471,0 kg134,0 kgrechts3520.73.42
NS 2DN 100240 l120 l620 l165,0 kg845,0 kg48,0 kglinks3502.73.32
NS 4DN 100455 l165 l830 l181,0 kg1071,0 kg55,0 kglinks3504.73.32
NS 7DN 150750 l400 l1990 l353,0 kg2473,0 kg112,0 kglinks3507.73.32
NS 10DN 1501065 l400 l2310 l364,0 kg2814,0 kg116,0 kglinks3510.73.32
NS 15DN 2001670 l800 l3390 l401,0 kg4011,0 kg134,0 kglinks3515.73.32
NS 20DN 2002150 l800 l3875 l401,0 kg4471,0 kg134,0 kglinks3520.73.32
nominale
grootte
Afmetingen
L1L2L3L4L5H1H2H3H4H5DD1Z/aantal segmenten
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 2125560200652609759051320137015701101150795/2
NS 412556020065260124011701580163018301101150820/2
NS 718206020065260143013301880193021301601660785/3
NS 1018206020065260160015002050210023001601660785/3
NS 1521306020065260176516652200225024502001920880/3
NS 2021306020065260195518552400245026502001920880/3
795/2
820/2
785/3
880/3

Vetlaagdikte-meettoestel

Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschrijving
  • Voor de elektronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Evaluatie-unit met stekkerklare aansluitkabel, lengte: 3m
  • Met twee potentiaalvrije wisselaarcontacten voor de weergave vol-melding (80%) en de voorwaarschuwing van de vol-toestand (50%)
  • Met optische weergave van het vulpeil
  • Met verwarmde sondestaaf voor de verhoging van de bedrijfsveiligheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Veiligheidsklasse: IP 54
  • Vermogen: ca. 12W
  • gewicht: 2,8 kg

Afstandsbediening

afbeelding
Geschikt voor
  • Vetafscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Zetmeelafscheider FapuJet
Beschrijving
  • Binnenmontage c.q. montage in de aansluitkast
  • Stuurleiding zonder aardleiding ter plaatse
    • Tot 50 m: 7 x 1,0mm²
    • 50 m – 200 m: 7 x 1,5mm²
  • gewicht: 1 kg

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • gewicht: 11,6 kg

Aansluitkasten

afbeelding
Geschikt voor
  • Vetafscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
  • Olie-benzine-afscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor afvoeraansluiting DN80
  • Van RVS, AISI304
  • Uitvoering "opbouw”
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
  • gewicht: 10,4 kg

Monsternamedeksel DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 22,5
Beschrijving
  • Voor montage in horizontale buisleidingen Ø200 achter de afscheider0
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spei-eind als afvoer
    • Geurdichte onderhoudsopening Ø450
  • gewicht: 10,3 kg

grofvuilvanger DN100

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
Beschrijving
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 9,7 kg

grofvuilvanger DN150

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Beschrijving
  • Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 12,6 kg

grofvuilvanger DN200

afbeelding
Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 22,5
Beschrijving
  • Voor inbouw in horizontale buisleidingen Ø200 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-einde als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 9,9 kg

inlaat-/afsluiter DN100

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Beschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg

inlaat-/afsluiter DN150

afbeelding
Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • NG 7 – NG 10
Beschrijving
  • Van PVC
  • Aan beide zijden mof Ø160 mm met lamellendichtring
  • Totale maten: 226 x 510mm (L x H)
  • gewicht: 7 kg

Inlaatschuif DN 200

afbeelding
Geschikt voor
  • Opvoerinstallatie
    • Muli-Star DDP 1/2
  • Vetafscheider van polyethyleen
    • Vanaf NG 15
Beschrijving
  • Van PVC
  • Aan beide zijden mof 200mm met lamellenafdichtring
  • Totale maten: 264 x 637mm (l x h)
  • gewicht: 8,4 kg
