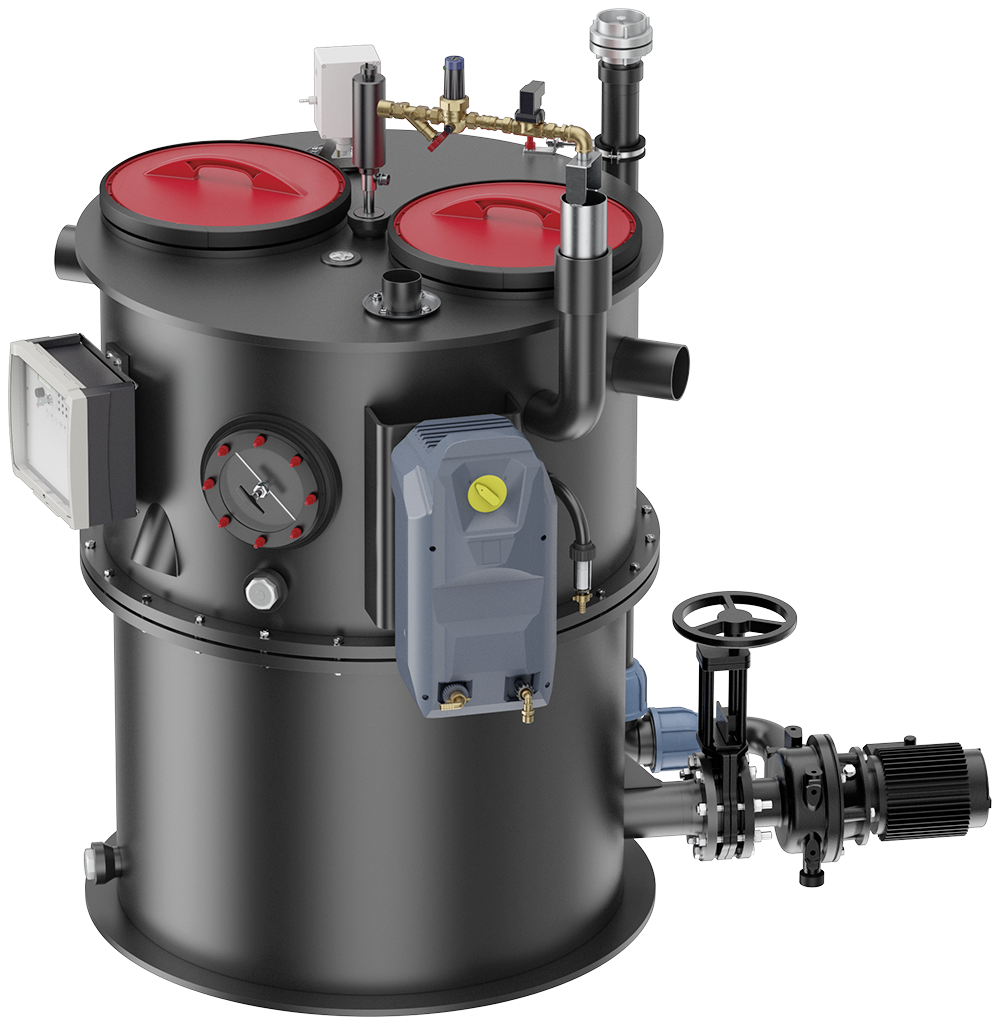

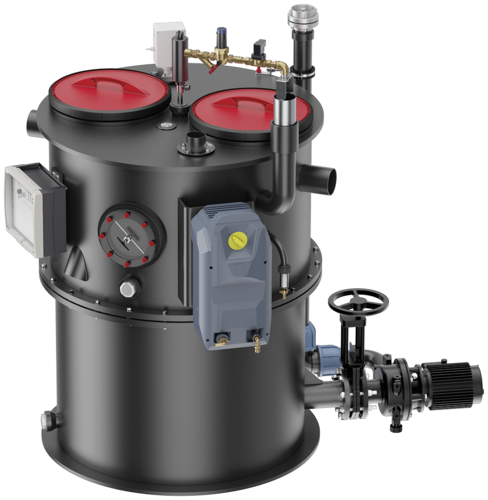

LipuJet-P-RAP – type 3

productvoordelen

  • Transport en montagevriendelijke integratie in afzonderlijke onderdelen
  • Legen, reinigen en vullen zonder geuroverlast
  • Vóór en nareinigingstijden individueel instelbaar
  • Hydromechanische hogedruk-binnenreiniging – alleen koudwateraansluiting noodzakelijk
  • Optimale inbrengafmeting
  • Gering gewicht

productinformatie

  • Vetafscheidingsinstallatie conform NEN-EN 1825 en NEN-ISO 4040
  • Voor inbouw in ruimten – vorstvrij
  • Met geïntegreerde slibvanger
  • Bedieningszijde: rechts/links
  • Afvoeraansluiting, Storz-B-koppeling R 2½"
  • Afzuig- en legingsreservoir met bodemafvoermof R 1½"
  • Kijkglas met wisser
  • Automatische hogedruk-binnenreiniging met pomp
    • 360° reiniging via 2 assen met motorisch aangedreven hogedruksproeikop van RVS
    • Nominale druk: 175bar
    • Slagvolume: 13l/min
    • Vermalen, mengen, spoelen in een stap
  • Standaard besturing met verzamelstoringsmelding
  • Afvoerpomp met waaier
    • Motorvermogen: 3,0kW/2850 t/min
    • Pompvermogen: 20m³/H bij 1bar gemiddelde opvoerhoogte
  • Afsluitschuif vóór afvoerpomp
  • Geurdichte onderhoudsopening, diameter: 350mm
  • Vulinrichting met magneetklep (aansluiting R ¾") voor automatische hervulling
  • Elektrische aansluiting: 400V/50Hz/16A/8,0kW

bedieningszijde: rechts

nominale
grootte
nominale afmetinginhoudgewichtartikelnr.Onthouden
Slibvangputvetopslagtotaalleeggevuldzwaarste onderdeel
[l][l][l][kg][kg][kg]
NS 2DN 100240120620194,0874,048,03502.73.82
NS 4DN 100455165830210,01100,055,03504.73.82
NS 7DN 1507504001990382,02502,0112,03507.73.82
NS 10DN 15010654002310393,02843,0116,03510.73.82
NS 15DN 20016708003390442,04052,0134,03515.73.82
NS 20DN 20021508003875443,04513,0134,03520.73.82

bedieningszijde: links

nominale
grootte
nominale afmetinginhoudgewichtartikelnr.Onthouden
Slibvangputvetopslagtotaalleeggevuldzwaarste onderdeel
[l][l][l][kg][kg][kg]
NS 2DN 100240120620194,0874,048,03502.73.72
NS 4DN 100455165830210,01100,055,03504.73.72
NS 7DN 1507504001990382,02502,0112,03507.73.72
NS 10DN 15010654002310393,02843,0116,03510.73.72
NS 15DN 20016708003390442,04052,0134,03515.73.72
NS 20DN 20021508003875443,04513,0134,03520.73.72
nominale
grootte
nominale afmetinginhoudgewichtbedieningszijdeartikelnr.
Slibvangputvetopslagtotaalleeggevuldzwaarste onderdeel
NS 2DN 100240 l120 l620 l194,0 kg874,0 kg48,0 kgrechts3502.73.82
NS 4DN 100455 l165 l830 l210,0 kg1100,0 kg55,0 kgrechts3504.73.82
NS 7DN 150750 l400 l1990 l382,0 kg2502,0 kg112,0 kgrechts3507.73.82
NS 10DN 1501065 l400 l2310 l393,0 kg2843,0 kg116,0 kgrechts3510.73.82
NS 15DN 2001670 l800 l3390 l442,0 kg4052,0 kg134,0 kgrechts3515.73.82
NS 20DN 2002150 l800 l3875 l443,0 kg4513,0 kg134,0 kgrechts3520.73.82
NS 2DN 100240 l120 l620 l194,0 kg874,0 kg48,0 kglinks3502.73.72
NS 4DN 100455 l165 l830 l210,0 kg1100,0 kg55,0 kglinks3504.73.72
NS 7DN 150750 l400 l1990 l382,0 kg2502,0 kg112,0 kglinks3507.73.72
NS 10DN 1501065 l400 l2310 l393,0 kg2843,0 kg116,0 kglinks3510.73.72
NS 15DN 2001670 l800 l3390 l442,0 kg4052,0 kg134,0 kglinks3515.73.72
NS 20DN 2002150 l800 l3875 l443,0 kg4513,0 kg134,0 kglinks3520.73.72
nominale
grootte
Afmetingen
L1L2L3L4L5L6H1H2H3H4H5DD1Z/aantal segmenten
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 2125560150520652609759051320137015701101150795/2
NS 412556015052065260124011701580163018301101150820/2
NS 718206015052065260143013301880193021301601660785/3
NS 1018206015052065260160015002050210023001601660785/3
NS 1521306015052065260176516652200225024502001920880/3
NS 2021306015052065260195518552400245026502001920880/3
795/2
820/2
785/3
880/3

Vetlaagdikte-meettoestel

Geschikt voor
  • LipuJet-P
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuJet-S
    • Ovaal NS 1 – 10
    • Rond NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschrijving
  • Voor de elektronische meting van de vetlaag
  • Geschikt voor vloeibare en/of uithardende vetten
  • Evaluatie-unit met stekkerklare aansluitkabel, lengte: 3m
  • Met twee potentiaalvrije wisselaarcontacten voor de weergave vol-melding (80%) en de voorwaarschuwing van de vol-toestand (50%)
  • Met optische weergave van het vulpeil
  • Met verwarmde sondestaaf voor de verhoging van de bedrijfsveiligheid
  • Bedrijfsspanning: 230VAC/5 VA
  • Veiligheidsklasse: IP 54
  • Vermogen: ca. 12W
  • gewicht: 2,8 kg

Afstandsbediening

Geschikt voor
  • Vetafscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Zetmeelafscheider FapuJet
Beschrijving
  • Binnenmontage c.q. montage in de aansluitkast
  • Stuurleiding zonder aardleiding ter plaatse
    • Tot 50 m: 7 x 1,0mm²
    • 50 m – 200 m: 7 x 1,5mm²
  • gewicht: 1 kg

Aansluitkasten

Geschikt voor
  • Vetafscheiders
  • Zetmeelafscheiders
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor afvoeraansluiting en afstandsbediening
  • Van RVS, materiaal 1.4301
  • Montage: 'opbouw'
  • Afmetingen (breedte x hoogte x diepte): 500 x 500 x 160 mm
  • gewicht: 11,6 kg

Aansluitkasten

Geschikt voor
  • Vetafscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Zetmeelafscheider FapuMax-P-DA
  • Olie-benzine-afscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschrijving
  • Voor afvoeraansluiting DN80
  • Van RVS, AISI304
  • Uitvoering "opbouw”
  • Deuraanslag
    • Naar keuze rechts of links
    • Deur afsluitbaar
  • Afmetingen (breedte x hoogte x diepte): 370 x 330 x 250mm
  • gewicht: 10,4 kg

Monsternamedeksel DN200

Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 22,5
Beschrijving
  • Voor montage in horizontale buisleidingen Ø200 achter de afscheider0
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spei-eind als afvoer
    • Geurdichte onderhoudsopening Ø450
  • gewicht: 10,3 kg

grofvuilvanger DN100

Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 0,5 – 1
Beschrijving
  • Voor inbouw in horizontale leidingen Ø110 vóór afscheidingsinstallaties
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie als uitlaat
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 9,7 kg

grofvuilvanger DN150

Geschikt voor
  • Vetafscheiders LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Zetmeelafscheiders FapuJet-P-OAP
    • NS 2
Beschrijving
  • Voor inbouw in horizontale leidingen Ø160 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-eind als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 12,6 kg

grofvuilvanger DN200

Geschikt voor
  • Vetafscheiders LipuJet-P
    • NS 15 – 22,5
Beschrijving
  • Voor inbouw in horizontale buisleidingen Ø200 vóór de afscheider
  • Materiaal: PE
  • In ronde bouwvorm, met
    • Mofafdichting (materiaal SBR) als inlaat en spie-einde als afvoer
    • Korf van RVS, AISI316Ti voor het tegenhouden van grove delen
    • Geurdichte onderhoudsopening Ø450
  • Gewicht: 14kg
  • gewicht: 9,9 kg

inlaat-/afsluiter DN100

Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • Typ 2/4
  • LipuMobil-P – type 0,5
Beschrijving
  • Van PVC
  • Aan beide zijden mof Ø110 mm met lamellendichtring
  • Totale maten: 176 x 330mm (L x H)
  • gewicht: 3,1 kg

inlaat-/afsluiter DN150

Geschikt voor
  • Opvoerinstallaties voor afvalwater
  • Vetafscheider van PE
  • Zetmeelafscheider van PE
  • Voorbehandelingsinstallaties
    • NG 7 – NG 10
Beschrijving
  • Van PVC
  • Aan beide zijden mof Ø160 mm met lamellendichtring
  • Totale maten: 226 x 510mm (L x H)
  • gewicht: 7 kg

Inlaatschuif DN 200

Geschikt voor
  • Opvoerinstallatie
    • Muli-Star DDP 1/2
  • Vetafscheider van polyethyleen
    • Vanaf NG 15
Beschrijving
  • Van PVC
  • Aan beide zijden mof 200mm met lamellenafdichtring
  • Totale maten: 264 x 637mm (l x h)
  • gewicht: 8,4 kg
