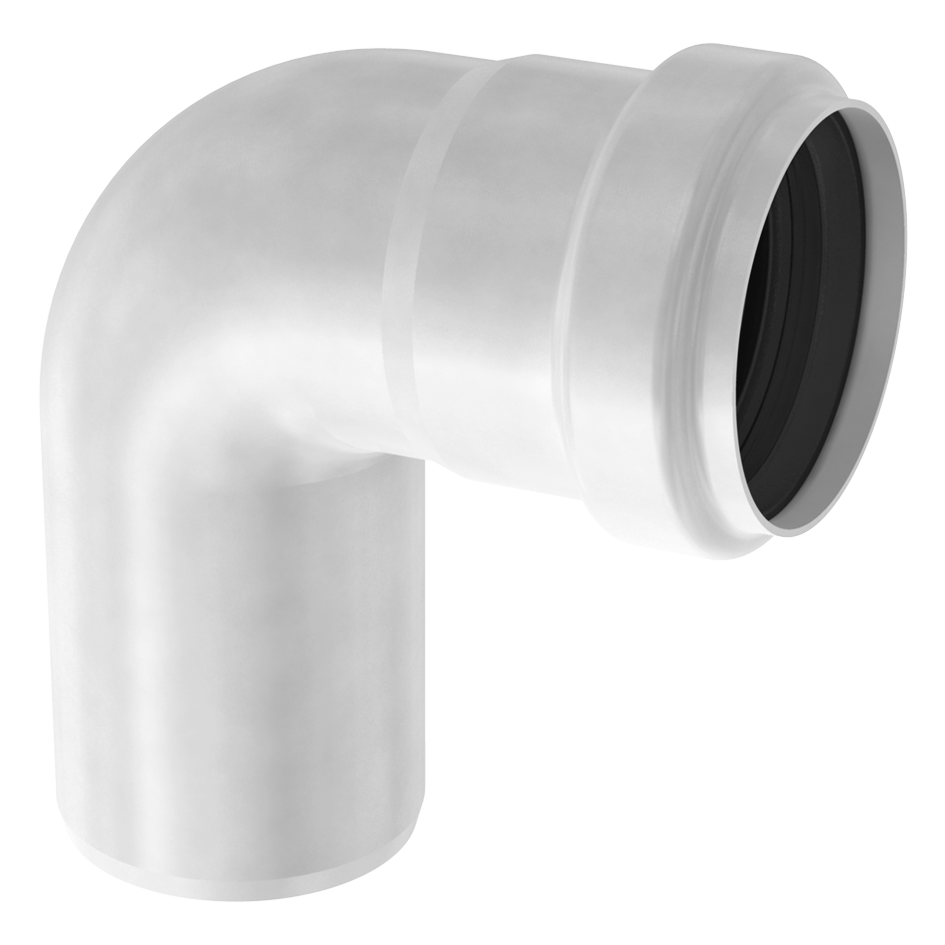

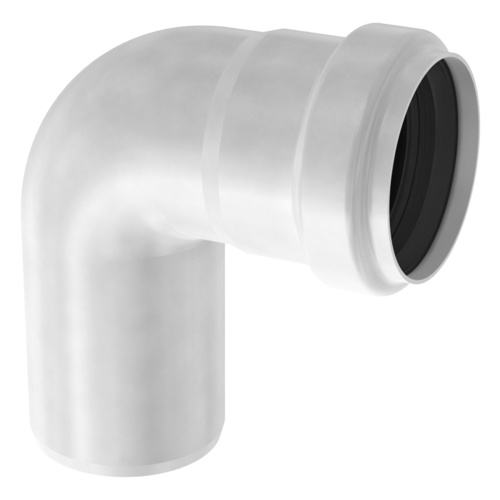

Bochten

productvoordelen

ACO Pipe in combinatie met ander ACO-afvoerproducten, biedt uitgebreide oplossingen voor de afvoer van gebouwen:

Hygiënisch ontwerp volgens EN 1672, EN ISO 14159 en EHEDG document 8, 13 en 44
Bestand tegen thermische en dynamische verschillen
Snelle, betrouwbare en kosteneffectieve installatie
Bestand tegen zettingssprongen
Niet brandbaar
Knaagdierbestendig

artikelinformatie

Nominale breedte buis	hoek α	Afmetingen			Afdichting	materiaal	gewicht	artikelnr.
		D	a	b			gewicht
		[mm]	[mm]	[mm]			[kg]

DN 40	15°	40	53	11	EPDM	1.4301	0,1	417348
DN 40	15°	40	53	11	EPDM	1.4404	0,1	417356
DN 40	30°	40	55	14	EPDM	1.4301	0,1	417346
DN 40	30°	40	55	14	EPDM	1.4404	0,1	417354
DN 40	45°	40	58	21	EPDM	1.4301	0,2	417344
DN 40	45°	40	58	21	EPDM	1.4404	0,2	417352
DN 40	87,5°	40	79	32	EPDM	1.4301	0,2	417342

DN 50	15°	50	54	12	EPDM	1.4301	0,1	98724
DN 50	15°	50	54	12	EPDM	1.4404	0,1	98774
DN 50	30°	50	57	16	EPDM	1.4301	0,2	98716
DN 50	30°	50	57	16	EPDM	1.4404	0,2	98766
DN 50	45°	50	62	24	EPDM	1.4301	0,2	98708
DN 50	45°	50	62	24	EPDM	1.4404	0,2	98758
DN 50	87,5°	50	86	40	EPDM	1.4301	0,2	98700
DN 50	87,5°	50	86	40	EPDM	1.4404	0,2	98750

DN 75	15°	75	66	16	EPDM	1.4301	0,3	98726
DN 75	15°	75	66	16	EPDM	1.4404	0,3	98776
DN 75	30°	75	71	21	EPDM	1.4301	0,3	98718
DN 75	30°	75	71	21	EPDM	1.4404	0,3	98768
DN 75	45°	75	76	32	EPDM	1.4301	0,3	98710
DN 75	45°	75	76	32	EPDM	1.4404	0,3	98760
DN 75	87,5°	75	107	53	EPDM	1.4301	0,4	98702
DN 75	87,5°	75	107	53	EPDM	1.4404	0,4	98752

DN 110	15°	110	78	17	EPDM	1.4301	0,4	98728
DN 110	15°	110	78	17	EPDM	1.4404	0,4	98778
DN 110	30°	110	85	27	EPDM	1.4301	0,5	98720
DN 110	30°	110	85	27	EPDM	1.4404	0,5	98770
DN 110	45°	110	93	42	EPDM	1.4301	0,5	98712
DN 110	45°	110	93	42	EPDM	1.4404	0,5	98762
DN 110	87,5°	110	134	67	EPDM	1.4301	0,7	98704
DN 110	87,5°	110	134	67	EPDM	1.4404	0,7	98754

DN 125	15°	125	84	19	EPDM	1.4301	0,5	419744
DN 125	15°	125	84	19	EPDM	1.4404	0,5	419746
DN 125	30°	125	98	28	EPDM	1.4301	0,6	419740
DN 125	30°	125	98	28	EPDM	1.4404	0,6	419742
DN 125	45°	125	110	50	EPDM	1.4301	0,6	419736
DN 125	45°	125	110	50	EPDM	1.4404	0,6	419738
DN 125	87,5°	125	161	93	EPDM	1.4301	0,8	419732
DN 125	87,5°	125	161	93	EPDM	1.4404	0,8	419734

DN 160	15°	160	99	29	EPDM	1.4301	1,0	98730
DN 160	15°	160	99	29	EPDM	1.4404	1,0	98780
DN 160	30°	160	110	40	EPDM	1.4301	1,2	98722
DN 160	30°	160	110	40	EPDM	1.4404	1,2	98772
DN 160	45°	160	131	55	EPDM	1.4301	1,3	98714
DN 160	45°	160	131	55	EPDM	1.4404	1,3	98764
DN 160	87,5°	160	181	105	EPDM	1.4301	1,7	98706
DN 160	87,5°	160	181	105	EPDM	1.4404	1,7	98756

DN 200	15°	200	123	31	EPDM	1.4301	1,9	419399
DN 200	15°	200	123	31	EPDM	1.4404	1,9	419401
DN 200	30°	200	137	45	EPDM	1.4301	2,3	419403
DN 200	30°	200	137	45	EPDM	1.4404	2,3	419405
DN 200	45°	200	152	60	EPDM	1.4301	2,7	419407
DN 200	45°	200	152	60	EPDM	1.4404	2,7	419409
DN 200	87,5°	200	215	129	EPDM	1.4301	3,9	419411
DN 200	87,5°	200	215	129	EPDM	1.4404	3,9	419413

DN 250	15°	250	136	40	EPDM	1.4404	2,5	417100
DN 250	30°	250	153	58	EPDM	1.4404	2,9	417096
DN 250	45°	250	177	76	EPDM	1.4404	4,1	417092
DN 250	87,5°	250	297	198	EPDM	1.4404	5,1	417088

DN 315	15°	315	151	46	EPDM	1.4404	2,5	417207
DN 315	30°	315	172	68	EPDM	1.4404	5,8	417206
DN 315	45°	315	199	91	EPDM	1.4404	7,2	417205
DN 315	87,5°	315	393	286	EPDM	1.4404	12,8	417204

nominale grootte	hoek α	Afmetingen			Afdichting	materiaal	gewicht	artikelnr.
nominale grootte	hoek α	D	a	b	Afdichting	materiaal	gewicht	artikelnr.

DN 40	15°	40 mm	53 mm	11 mm	EPDM	1.4301	0,1 kg	417348
DN 40	15°	40 mm	53 mm	11 mm	EPDM	1.4404	0,1 kg	417356
DN 40	30°	40 mm	55 mm	14 mm	EPDM	1.4301	0,1 kg	417346
DN 40	30°	40 mm	55 mm	14 mm	EPDM	1.4404	0,1 kg	417354
DN 40	45°	40 mm	58 mm	21 mm	EPDM	1.4301	0,2 kg	417344
DN 40	45°	40 mm	58 mm	21 mm	EPDM	1.4404	0,2 kg	417352
DN 40	87,5°	40 mm	79 mm	32 mm	EPDM	1.4301	0,2 kg	417342

DN 50	15°	50 mm	54 mm	12 mm	EPDM	1.4301	0,1 kg	98724
DN 50	15°	50 mm	54 mm	12 mm	EPDM	1.4404	0,1 kg	98774
DN 50	30°	50 mm	57 mm	16 mm	EPDM	1.4301	0,2 kg	98716
DN 50	30°	50 mm	57 mm	16 mm	EPDM	1.4404	0,2 kg	98766
DN 50	45°	50 mm	62 mm	24 mm	EPDM	1.4301	0,2 kg	98708
DN 50	45°	50 mm	62 mm	24 mm	EPDM	1.4404	0,2 kg	98758
DN 50	87,5°	50 mm	86 mm	40 mm	EPDM	1.4301	0,2 kg	98700
DN 50	87,5°	50 mm	86 mm	40 mm	EPDM	1.4404	0,2 kg	98750

DN 75	15°	75 mm	66 mm	16 mm	EPDM	1.4301	0,3 kg	98726
DN 75	15°	75 mm	66 mm	16 mm	EPDM	1.4404	0,3 kg	98776
DN 75	30°	75 mm	71 mm	21 mm	EPDM	1.4301	0,3 kg	98718
DN 75	30°	75 mm	71 mm	21 mm	EPDM	1.4404	0,3 kg	98768
DN 75	45°	75 mm	76 mm	32 mm	EPDM	1.4301	0,3 kg	98710
DN 75	45°	75 mm	76 mm	32 mm	EPDM	1.4404	0,3 kg	98760
DN 75	87,5°	75 mm	107 mm	53 mm	EPDM	1.4301	0,4 kg	98702
DN 75	87,5°	75 mm	107 mm	53 mm	EPDM	1.4404	0,4 kg	98752

DN 110	15°	110 mm	78 mm	17 mm	EPDM	1.4301	0,4 kg	98728
DN 110	15°	110 mm	78 mm	17 mm	EPDM	1.4404	0,4 kg	98778
DN 110	30°	110 mm	85 mm	27 mm	EPDM	1.4301	0,5 kg	98720
DN 110	30°	110 mm	85 mm	27 mm	EPDM	1.4404	0,5 kg	98770
DN 110	45°	110 mm	93 mm	42 mm	EPDM	1.4301	0,5 kg	98712
DN 110	45°	110 mm	93 mm	42 mm	EPDM	1.4404	0,5 kg	98762
DN 110	87,5°	110 mm	134 mm	67 mm	EPDM	1.4301	0,7 kg	98704
DN 110	87,5°	110 mm	134 mm	67 mm	EPDM	1.4404	0,7 kg	98754

DN 125	15°	125 mm	84 mm	19 mm	EPDM	1.4301	0,5 kg	419744
DN 125	15°	125 mm	84 mm	19 mm	EPDM	1.4404	0,5 kg	419746
DN 125	30°	125 mm	98 mm	28 mm	EPDM	1.4301	0,6 kg	419740
DN 125	30°	125 mm	98 mm	28 mm	EPDM	1.4404	0,6 kg	419742
DN 125	45°	125 mm	110 mm	50 mm	EPDM	1.4301	0,6 kg	419736
DN 125	45°	125 mm	110 mm	50 mm	EPDM	1.4404	0,6 kg	419738
DN 125	87,5°	125 mm	161 mm	93 mm	EPDM	1.4301	0,8 kg	419732
DN 125	87,5°	125 mm	161 mm	93 mm	EPDM	1.4404	0,8 kg	419734

DN 160	15°	160 mm	99 mm	29 mm	EPDM	1.4301	1,0 kg	98730
DN 160	15°	160 mm	99 mm	29 mm	EPDM	1.4404	1,0 kg	98780
DN 160	30°	160 mm	110 mm	40 mm	EPDM	1.4301	1,2 kg	98722
DN 160	30°	160 mm	110 mm	40 mm	EPDM	1.4404	1,2 kg	98772
DN 160	45°	160 mm	131 mm	55 mm	EPDM	1.4301	1,3 kg	98714
DN 160	45°	160 mm	131 mm	55 mm	EPDM	1.4404	1,3 kg	98764
DN 160	87,5°	160 mm	181 mm	105 mm	EPDM	1.4301	1,7 kg	98706
DN 160	87,5°	160 mm	181 mm	105 mm	EPDM	1.4404	1,7 kg	98756

DN 200	15°	200 mm	123 mm	31 mm	EPDM	1.4301	1,9 kg	419399
DN 200	15°	200 mm	123 mm	31 mm	EPDM	1.4404	1,9 kg	419401
DN 200	30°	200 mm	137 mm	45 mm	EPDM	1.4301	2,3 kg	419403
DN 200	30°	200 mm	137 mm	45 mm	EPDM	1.4404	2,3 kg	419405
DN 200	45°	200 mm	152 mm	60 mm	EPDM	1.4301	2,7 kg	419407
DN 200	45°	200 mm	152 mm	60 mm	EPDM	1.4404	2,7 kg	419409
DN 200	87,5°	200 mm	215 mm	129 mm	EPDM	1.4301	3,9 kg	419411
DN 200	87,5°	200 mm	215 mm	129 mm	EPDM	1.4404	3,9 kg	419413

DN 250	15°	250 mm	136 mm	40 mm	EPDM	1.4404	2,5 kg	417100
DN 250	30°	250 mm	153 mm	58 mm	EPDM	1.4404	2,9 kg	417096
DN 250	45°	250 mm	177 mm	76 mm	EPDM	1.4404	4,1 kg	417092
DN 250	87,5°	250 mm	297 mm	198 mm	EPDM	1.4404	5,1 kg	417088

DN 315	15°	315 mm	151 mm	46 mm	EPDM	1.4404	2,5 kg	417207
DN 315	30°	315 mm	172 mm	68 mm	EPDM	1.4404	5,8 kg	417206
DN 315	45°	315 mm	199 mm	91 mm	EPDM	1.4404	7,2 kg	417205
DN 315	87,5°	315 mm	393 mm	286 mm	EPDM	1.4404	12,8 kg	417204
