Brandveiligheids-douchegoten, roosters en afdekkingen

productvoordelen

  • Optioneel afsluitbare diffusie-openingen
  • In de fabriek aangebrachte afdichtmanchet
  • Voldoet aan de hoogste waterinwerkingsklasse W3-I volgens DIN 18534
  • Voldoet aan alle geluidsisolatieniveaus (SST I-III volgens VDI 4100)
  • Compleet voorgemonteerd en gegarandeerd dicht
  • Elektrolytisch gepolijste, vuilafstotende oppervlakken
  • Brandklasse
    • R30 – R120 zonder Fit-in
    • R30 – R120 met Fit-in
  • Algemene goedkeuring ABZ: Z-19.17-2181

productinformatie

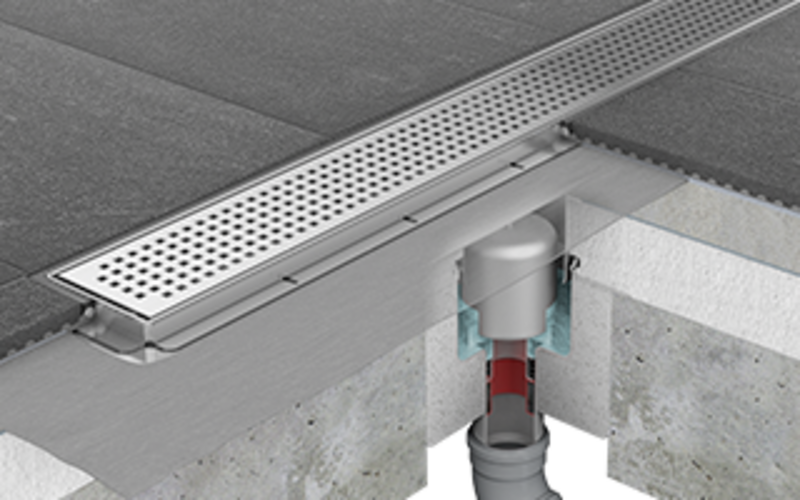

  • Gootlichaam van RVS, oppervlak elektrolytisch gepolijst
  • Belastingsklasse K3 (DIN EN 1253-1)
  • Brandveiligheid: in combinatie met apart brandbeveiligingsputhuis
    • Algemene goedkeuring ABZ: Z-19.17-2181
  • Geluidsisolatie: geluidsisolatietoebehoren bij de levering inbegrepen
  • De montagehoogte is afhankelijk van de gekozen afvoerkom 53-97mm (zonder Fit-in), 56-97mm (met Fit-in)
  • Zichtbare breedte: 84mm, roosterbreedte 80mm
  • Tegelfbak:
    • Hoogte 12mm
  • Afvoercapaciteit:
    • 0,5 l/s met 10mm opstuwing
    • 0,65 l/s met 20mm opstuwing (EN 1253-1)
  • Met geïntegreerde sijpeloopeningen
  • Klokvormige stankslot: uitneembaar
  • Flensuitvoering: in de fabriek aangebrachte afdichtvlies, met 70mm overlapping
  • Leveromvang: gootlichaam, bevestigingsmateriaal, hoogteverstelbaar

brandbeveiliging

Brandklasse R 30 – R 120 zonder fit-in en R 30 – R 120 bij gebruik van de fit-in getest volgens AbZ: Z-19.17-2181.

Zonder muurflens

afmetingenartikelnr.downloadsOnthouden

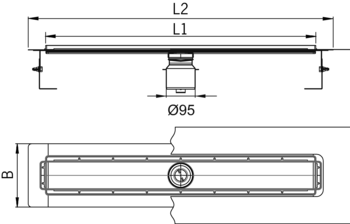

L1L2B
[mm][mm][mm]
afbeelding7008001879010.77.43
8009001879010.77.44
90010001879010.77.45
100011001879010.77.46
120013001879010.77.47
afmetingenartikelnr.
L1L2B
  • Zonder muurflens
700 mm800 mm187 mm9010.77.43
800 mm900 mm187 mm9010.77.44
900 mm1000 mm187 mm9010.77.45
1000 mm1100 mm187 mm9010.77.46
1200 mm1300 mm187 mm9010.77.47
